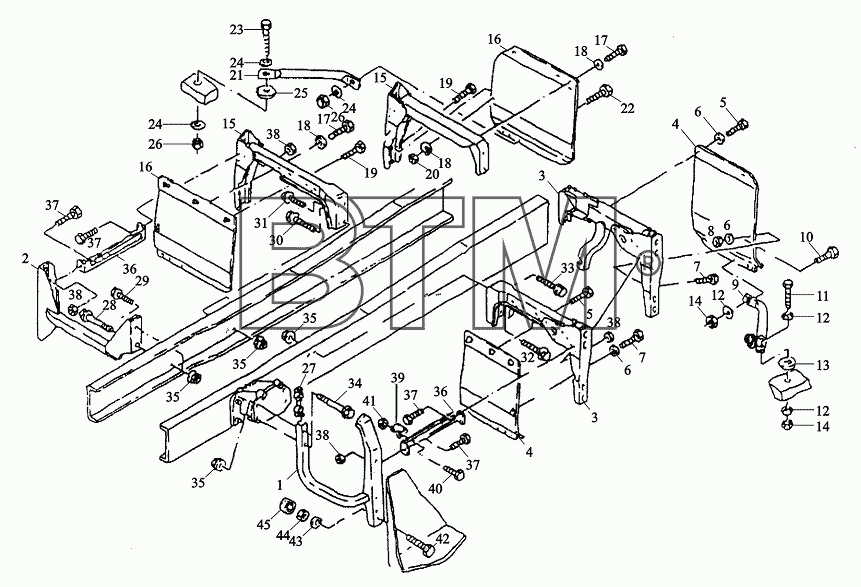

Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (самосвал) (справочная информация). Кронштейн подножки
1
2
3
3
4
4
5
5
6
6
6
7
7
8
9
10
11
12
12
12
13
14
14
15
16
16
17
17
18
18
18
19
19
20
20
21
22
23
24
24
24
25
26
26
27
28
29
30
31
32
33
34
35
35
35
35
36
36
37
37
37
37
38
38
38
38
39
40
41
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | DZ1640240130 | Кронштейн подножки передней левой в сборе | ||
| 2 | 81.41890.5060 | Кронштейн подножки передней правой в сборе | ||
| 3 | DZ1640240110 | Кронштейн подножки задней левой в сборе | ||
| 4 | DZ1642240009 | Панель левая задняя | ||
| 5 | 06.01303.2910 | Болт М6х12SК-8,8-МАN183-А2С | ||
| 6 | 06.15013.0409 | Шайба А6,4х12х1,6-200НV-МАN183-В1 | ||
| 7 | 06.01283.4911 | Болт М6х16-8,8-МАN183-В1 | ||
| 8 | 06.11240.0303 | Гайка | ||
| 9 | 81.41890.0051 | Левый кронштейн | ||
| 10 | 06.01289.0262 | Болт М8х18-8,8-МАN183-А2R | ||
| 11 | 06.01289.0264 | Болт М8х28-8,8-МАN183-А2R | ||
| 12 | 06.15019.0084 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | ||
| 13 | 06.15190.0409 | Шайба 8,4х24х2-140НV-МАN183-В4 | ||
| 14 | 06.11069.0158 | Гайка М8-8-МАN183-В4 | ||
| 15 | DZ1640240120 | Гайка | ||
| 16 | 81.41890.0008 | Панель правая задняя в сборе | ||
| 17 | 06.01303.2910 | Болт М6х12SК-8,8-МАN183-А2С | ||
| 18 | 06.15013.0409 | Шайба А6,4х12х1,6-200НV-МАN183-В1 | ||
| 19 | 06.01283.4911 | Болт М6х16-8,8-МАN183-В1 | ||
| 20 | 06.11240.0303 | Гайка | ||
| 21 | 81.41890.0050 | Правый кронштейн | ||
| 22 | 06.01289.0262 | Болт М8х18-8,8-МАN183-А2R | ||
| 23 | 06.01289.0264 | Болт М8х28-8,8-МАN183-А2R | ||
| 24 | 06.15019.0084 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | ||
| 25 | 06.15190.0409 | Шайба 8,4х24х2-140НV-МАN183-В4 | ||
| 26 | 06.11069.0158 | Гайка М8-8-МАN183-В4 | ||
| 27 | 81.41820.5061 | Шайба | ||
| 28 | 06.02815.8934 | Болт М14х1,5х95-10,9-МАN183-А3С | ||
| 29 | 06.02813.4914 | Болт М14х1,5х45-10,9-МАN183-В1 | ||
| 30 | 06.02813.4913 | Болт М14х40 | ||
| 31 | 06.02813.4911 | Болт М14х1,5х30-10 | ||
| 32 | 06.02813.4913 | Болт М14х40 | ||
| 33 | 06.02813.4911 | Болт М14х1,5х30-10 | ||
| 34 | 06.02813.4918 | Болт М14х1,5х65-10,9-МАN183-В1 | ||
| 35 | 06.11251.2005 | Гайка М14х1,5-10-МАN183-В1 | ||
| 36 | 81.41890.0044 | Держатель | ||
| 37 | 06.01283.5112 | Болт М8х18-8,8-МАN183-В1 | ||
| 38 | 06.11251.2018 | Гайка М8-10-МАN183-В1 | ||
| 39 | 81.27421.0151 | Датчик давления тормозной системы | ||
| 40 | 06.01283.5112 | Болт М8х18-8,8-МАN183-В1 | ||
| 41 | 06.11240.0404 | Гайка ВМ8-8-МАN183-В1 | ||
| 41 | 06.11251.2018 | Гайка М8-10-МАN183-В1 | ||
| 42 | 06.01283.5215 | Болт М10х25-8,8-МАN183-В1 | ||
| 43 | 06.15199.0016 | Шайба 10,5х30х2,5-140НV-а2-а3R | ||
| 44 | 06.11240.0406 | Замок гайка | ||
| 45 | 88.96002.0027 | Крышка М14х1,5х30-10,9-МАN183-В1 |
