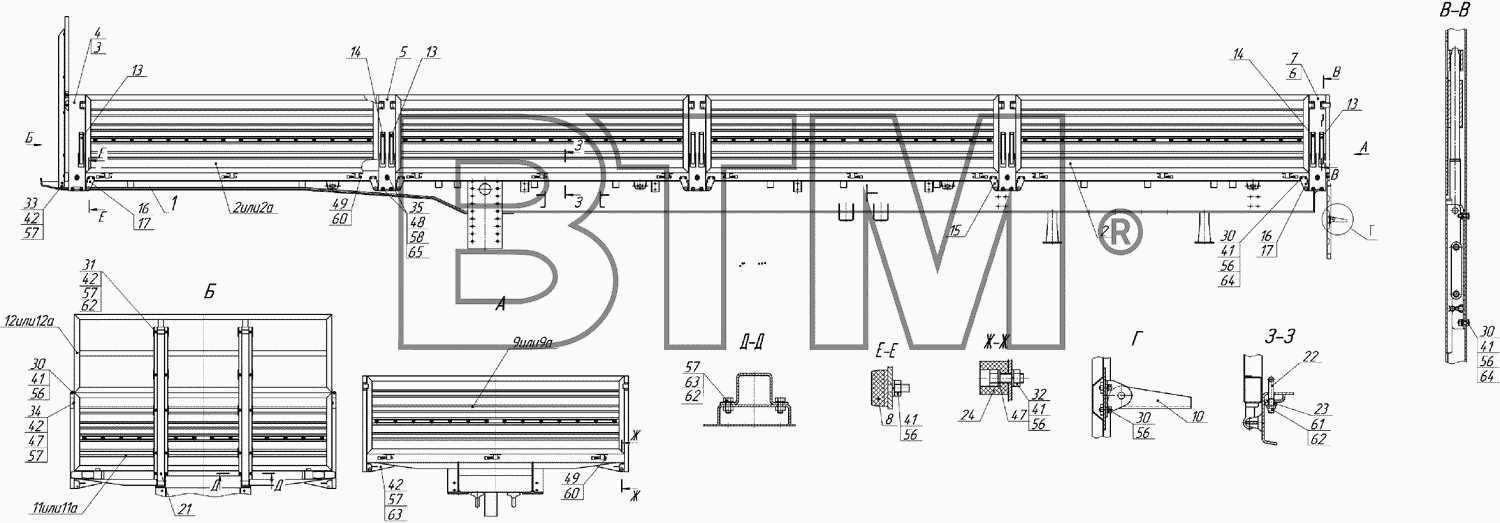

Каталог запасных частей к технике: НефАЗ-9334-20 (справочная информация). 9334-8500010-01 Платформа
/34.gif)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
14
15
16
16
17
17
21
22
23
24
30
30
30
30
31
32
33
34
35
41
41
41
41
41
42
42
42
42
47
47
48
49
49
56
56
56
56
56
56
57
57
57
57
57
58
60
60
61
62
62
62
63
63
64
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9334-2801281-01 | Основание платформы | ||
| 2 | 8332-8502020 | Борт боковой | ||
| 3 | 53215-8502040-73 | Стойка передняя правая | ||
| 4 | 53215-8502041-73 | Стойка передняя левая | ||
| 5 | 53215-8502060-73 | Стойка средняя | ||
| 6 | 53215-8502070-73 | Стойка задняя правая | ||
| 7 | 53215-8502071-73 | Стойка задняя левая | ||
| 8 | 53215-8502090-70 | Буфер ограничительный | 63,70 руб. - 285,20 руб. | |
| 9 | 8332-8503020 | Борт задний | ||
| 10 | 6350-8503040-70 | Подножка | ||
| 11 | 8332-8504020 | Борт передний | ||
| 12 | 8332-8504140 | Надставка переднего борта | ||
| 13 | 53215-8505028-73 | Запор бортов правый | ||
| 14 | 53215-8505029-73 | Запор бортов левый | ||
| 15 | 53215-8502022-70 | Упор средней стойки | ||
| 16 | 53215-8502030-70 | Упор передней правой стойки | ||
| 17 | 53215-8502031-70 | Упор передней левой стойки | ||
| 21 | 8332-8504031 | Усилитель переднего борта | ||
| 22 | 53215-8525052-70 | Петля крепления груза | ||
| 23 | 53215-8525056-70 | Пластина петли крепления груза | ||
| 24 | 9334-0000842 | Буфер | ||
| 30 | 1/60434/21 | Болт | ||
| 31 | 1/59705/21 | Болт ТЕМ10х 1,25-6gх20 | ||
| 32 | 1/60436/21 | Болт М8-6gх25 | ||
| 33 | 1/59716/21 | Болт М10х1,25-6gx90 | ||
| 34 | 853066 | Болт М10х1,25-6gх75 | ||
| 35 | 1/13943/21 | Болт М14х1,5-6gх45 | ||
| 41 | 1/61008/11 | Гайка М8 | ||
| 42 | 1/21647/11 | Гайка | ||
| 47 | 1/26468/01 | Шайба плоская 8х25х2 | ||
| 48 | 1/05201/01 | Шайба плоская 14х26 | 3,10 руб. | |
| 49 | 1/05202/01 | Шайба плоская 16х28 | 10,80 руб. | |
| 56 | 1/05166/77 | Шайба пружинная 8 | ||
| 57 | 1/05168/70 | Шайба пружинная 8 | ||
| 58 | 1/05171/77 | Шайба пружинная 14 | ||
| 60 | 1/07346/01 | Шплинт разводной 3х30 | ||
| 61 | 251646 | Гайка самоконтрящаяся. М10х1,25-6Н | ||
| 62 | 1/26386/01 | Шайба плоская 10х18 | 4,90 руб. | |
| 63 | 1/59707/21 | Болт ТЕМ10х1,25-6gх25 | ||
| 64 | 1/05196/01 | Шайба плоская 8х17 | 4,00 руб. | |
| 65 | 1/21640/11 | Гайка М14х1,5-6Н |
