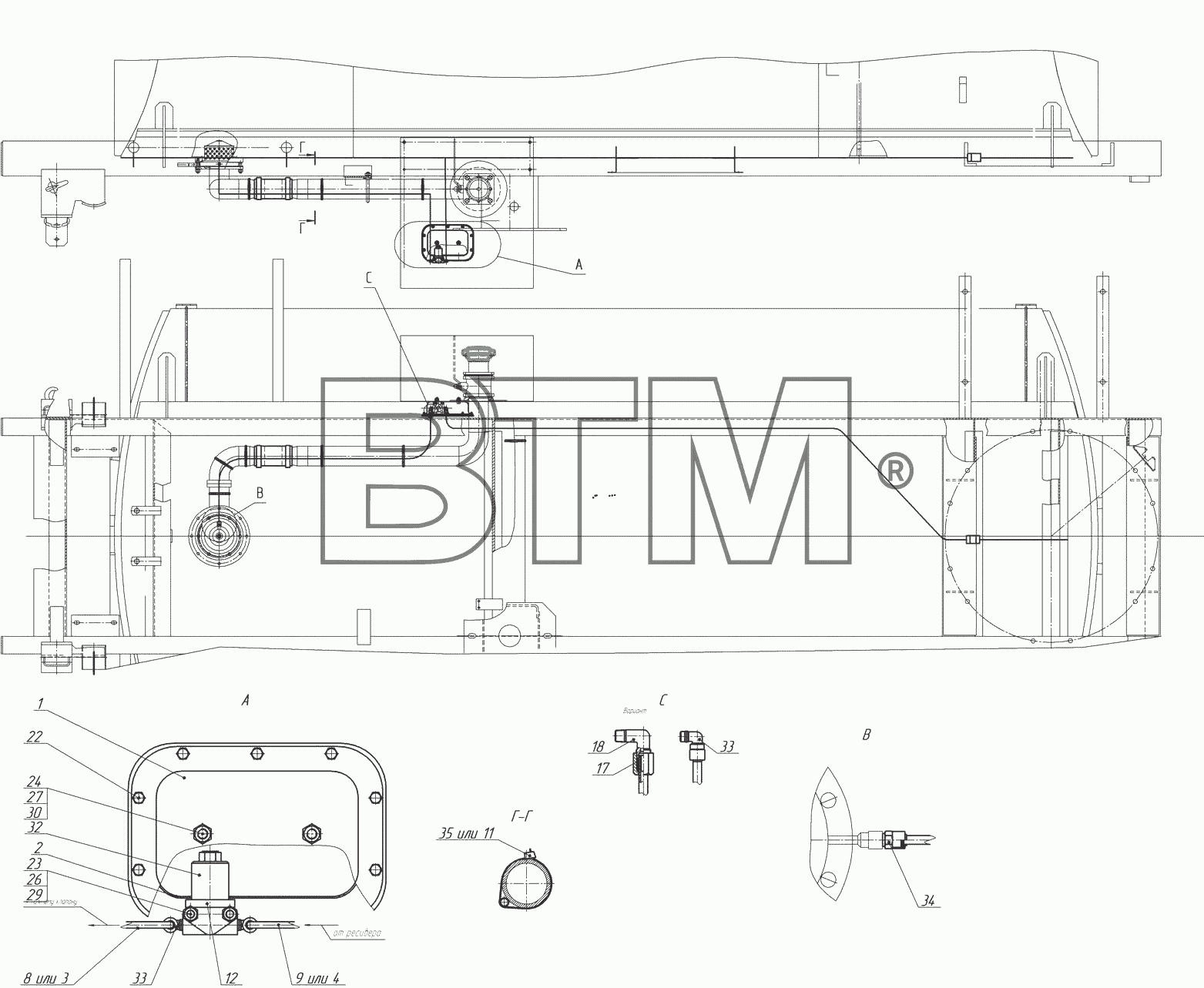

Каталог запасных частей к технике: НефАЗ-8602 (справочная информация). 8602-8020010 Установка системы управления клапаном нижним
1
2
3
4
8
9
11
12
17
18
22
23
24
26
27
29
30
32
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 96742-8020060 | Крышка | ||
| 2 | 8602-8020050-03 | Корпус | ||
| 3 | 53205-3506258 | Трубка 8 мм | ||
| 4 | 53205-3506195 | Трубопровод | ||
| 8 | 8602-8020011-03 | Трубка воздуховодная | ||
| 9 | 8602-8020012-03 | Трубка воздуховодная | ||
| 10 | 96741-8020011 | Втулка | ||
| 11 | 5320-3724680 | Хомут | ||
| 12 | 96741-8020012 | Прокладка | ||
| 17 | 96741-3506521 | Кольцо уплотнительное | ||
| 18 | 864822 | Угольник ввертной | ||
| 19 | 853973 | Штуцер проходной | ||
| 22 | 1/09021/21 | Болт | ||
| 23 | 1/60443/21 | Болт ТЕМ8-6gх55 | ||
| 24 | 1/59705/21 | Болт ТЕМ10х 1,25-6gх20 | ||
| 26 | 1/61008/11 | Гайка М8 | ||
| 27 | 1/21647/11 | Гайка | ||
| 29 | 1/05166/70 | Шайба пружинная 8 | ||
| 30 | 1/05168/70 | Шайба пружинная 8 | ||
| 32 | 3003033003 | Клапан электромагнитный КЭМ 07-03 ТУ 3742-001-40650966-01 | ||
| 33 | D 6500 6-02-S 1/8 | Фитинг угловой D 6500 6-02-S 1/8 “Camozzi” | ||
| 34 | DS 6510 6-02-S | Фитинг прямой | ||
| 35 | 4,7-300 | Гибкая стяжка взамен поз.27 |
