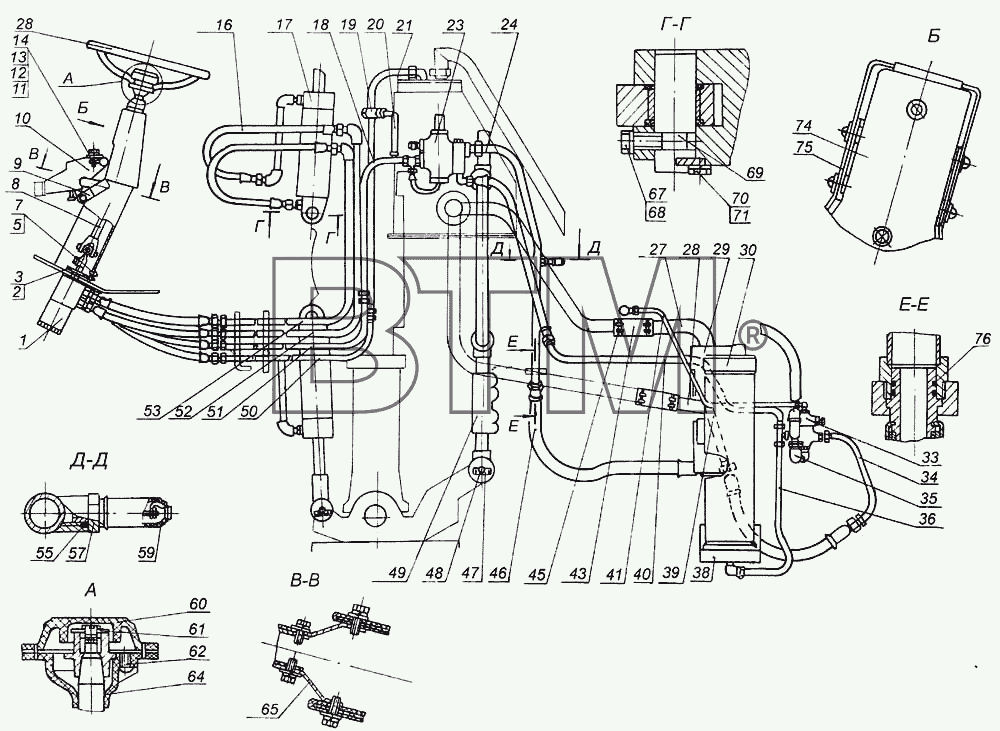

Каталог запасных частей к технике: МоАЗ-7505 (справочная информация). Схема установки рулевого управления 7505-3400001-10
1
2
3
5
7
8
9
10
11
12
13
14
16
17
17
18
19
20
21
23
24
27
28
28
29
30
33
34
35
36
38
39
40
41
43
45
46
47
48
49
50
51
52
53
55
57
59
60
61
62
64
65
67
68
69
70
71
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 7505-3400005 | Руль гидравлический с арматурой | ||
| 2 | 201495 | Болт | ||
| 3 | 252136 | Шайба | 3,80 руб. | |
| 5 | 220109 | Винт М6-6gх25 ОСТ 37.001.127-81 | ||
| 7 | 252004 | Шайба | ||
| 8 | 7505-3401300 | Вал карданный | ||
| 9 | 5336-3403090-10 | Ручка | ||
| 10 | 7505-3403008 | Кронштейн с колонкой | ||
| 11 | 252005 | Шайба | ||
| 12 | 252135 | Шайба | ||
| 13 | 250510 | Гайка | ||
| 14 | 201456 | Болт | ||
| 15 | 5320-3402015-01 | Рулевое колесо в сборе | ||
| 16 | 529В-3408040-03 | Рукав высокого давления | ||
| 17 | 7505-3405005 | Гидроцилиндр с арматурой | ||
| 17 | 7505-3405005 | Гидроцилиндр с арматурой | ||
| 18 | 7505-3408034 | Гидропровод нагнетательный | ||
| 19 | 7505-3406005 | Клапан с арматурой | ||
| 20 | 7505-3408070 | Гидропровод сливной | ||
| 21 | 7505-3408050 | Гидропровод сливной | ||
| 23 | 7505-3435005-10 | Клапан приоритетный с арматурой | ||
| 24 | 7505-3408028-10 | Гидропровод нагнетательный | ||
| 27 | 7505-3407014 | Патрубок с фланцем | ||
| 28 | 7505-3407010 | Патрубок с фланцем | ||
| 29 | НШ 100А3 ОСТ 23.19.2-88 | НШ 100А3 ОСТ 23.19.2-88 | ||
| 30 | 7406-3415005 | Пневмогидроаккумулятор с арматурой | ||
| 33 | 7505-3428005-10 | Блок зарядки с арматурой | ||
| 34 | 7505-3408084 | Гидропровод нагнетательный | ||
| 35 | 7505-3408122 | Гидропровод распределителя | ||
| 36 | 7505-34080115 | Гидропровод пневмогидроаккумулятора | ||
| 38 | 7505-3415024 | Кронштейн в сборе | ||
| 39 | 7505-3408080 | Гидропровод нагнетательный с фланцем | ||
| 40 | 7505-3408118-10 | Гидропровод гидроаккумулятора верхний | ||
| 41 | 7505-3408124 | Гидропровод сливной | ||
| 43 | 7405-3408010 | Рукав всасывающий | ||
| 45 | 5607-8609026 | Хомут | ||
| 46 | 7405-3408080 | Рукав высокого давления | ||
| 47 | 7505-3405256 | Стопор | ||
| 48 | 7505-3405248 | Палец | ||
| 49 | 6507-3414050 | Тяга рулевой трапеции | ||
| 50 | 7505-3408058 | Гидропровод нижний | ||
| 51 | 7505-3408062 | Гидропровод верхний | ||
| 52 | 7505-3408054 | Гидропровод сливной | ||
| 53 | 7505-3408038 | Гидропровод нагнетательный | ||
| 55 | 015-019-25-2-2 | Кольцо ГОСТ 18829-73 | 6,60 руб. | |
| 57 | 7406-3438010 | Датчик | ||
| 59 | 5320-3827026 | Колпачок защитный | 83,30 руб. | |
| 60 | 5336-3402061 | Крышка | ||
| 61 | 5336-3403081-02 | Фиксатор | ||
| 62 | 220076 | Винт М5-6gх8 ОСТ 37.001.127-81 | ||
| 64 | 5336-3402064 | Крышка нижняя | ||
| 65 | 7505-3444242 | Серьга | ||
| 67 | 445091 | Болт стопорный | ||
| 68 | 252137 | Шайба | ||
| 69 | 7505-3405252 | Палец | ||
| 70 | 206576 | Болт | ||
| 71 | 258284 | Шплинт | ||
| 74 | 5336-3444240 | Накладка | ||
| 75 | 5336-3444236 | Кожух верхний | ||
| 76 | 030-034-25-2-2 | Кольцо ГОСТ 18829-73 | ||
| 77 | 016-019-19-2-2 | Кольцо ГОСТ 18829-73 |
