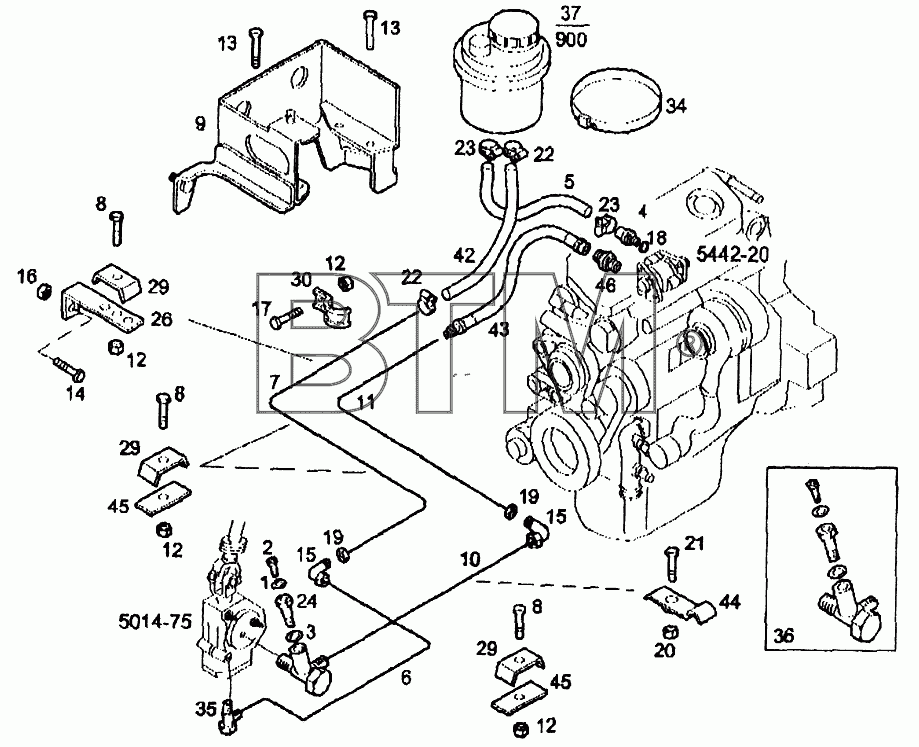

Каталог запасных частей к технике: IVECO EuroTech CURSOR (справочная информация). Трубопроводы усилителя рулевого управления
1
2
3
4
5
6
7
8
8
8
9
10
11
12
12
12
12
13
13
14
15
15
16
17
18
19
19
20
21
22
22
23
23
24
26
29
29
29
30
34
35
36
37
42
43
44
45
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1118647 | Шайба (D=8х11,5мм) | ||
| 2 | 1134045 | Болт М8х1 | ||
| 3 | 1170198 | Круглое кольцо (D=8мм, SP=2мм) | ||
| 4 | 8135600 | Муфта с наружной резьбой | ||
| 5 | 41212663 | Масляный рукав правый | ||
| 6 | 41215925 | Трубопровод нагревателя | ||
| 7 | 41203230 | Трубка | ||
| 8 | 16586024 | Болт М6х30 | ||
| 9 | 41201342 | Кронштейн | ||
| 10 | 8161799 | Трубка | ||
| 11 | 41203231 | Трубка | ||
| 12 | 16750131 | Гайка М6 | ||
| 13 | 16586224 | Болт М8х1,25х16 | ||
| 14 | 16673734 | Болт М8х25 | ||
| 15 | 16503714 | Соединение угловое М22х1,5-М22х1,5 | ||
| 16 | 16750221 | Гайка М8 | ||
| 17 | 16585824 | Болт М6х20 | ||
| 18 | 1118768 | Шайба (D=26мм) | ||
| 19 | 16509011 | Гайка М22х1,5х7 | ||
| 20 | 16750321 | Гайка М10 | ||
| 21 | 16587224 | Болт M10х30 | ||
| 22 | 41017506 | Хомут крепления шланга (D=20,5-24,5мм) | ||
| 23 | 41017508 | Хомут крепления шланга (D=28-32мм) | ||
| 24 | 42050398 | Пробка сапуна | ||
| 26 | 3432275 | Кронштейн крепления | ||
| 29 | 42010338 | Зажимающий кронштейн | ||
| 30 | 2492928 | Хомут крепления трубки | ||
| 34 | 41201030 | Хомут (L=124мм) | ||
| 35 | 99437110 | Поворотное соединение | ||
| 36 | 99437325 | Соединение угловое | ||
| 37 | 8188037 | Бачок жидкости рулевого управления | ||
| 42 | 41017751 | Масляный шланг (L=330мм) | ||
| 43 | 41203126 | Шланг (L=350мм) | ||
| 44 | 41015962 | Зажимная скоба | ||
| 45 | 3416217 | Основание | ||
| 46 | 41203464 | Муфта с наружной резьбой М18х1,5-М22х1,5 |
