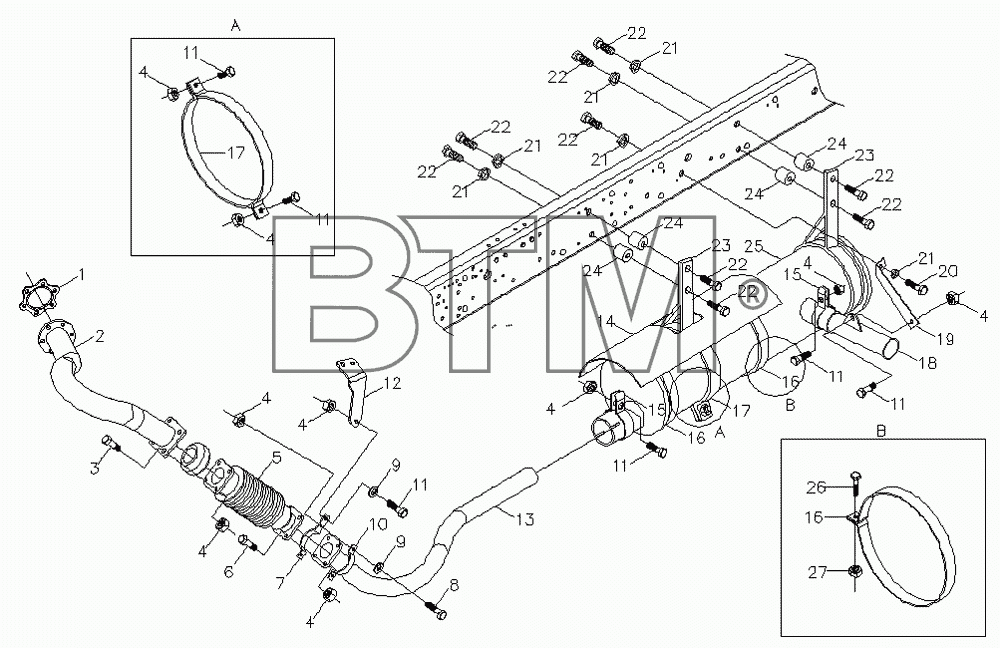

Каталог запасных частей к технике: Foton-BJ3251DLPJB (справочная информация). Система выпуска, сборочный чертеж
1324112000001
1
2
3
4
4
4
4
4
4
4
4
4
5
6
7
8
9
9
10
11
11
11
11
11
11
12
13
14
15
15
16
16
16
17
17
18
19
20
21
21
21
21
21
21
22
22
22
22
22
22
22
22
22
23
23
24
24
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1324112000001 | 1324112000001 | Система выпуска, сборочный чертеж | ||
| 1 | 1417012000002 | Прокладка уплотнительная | ||
| 2 | 1124112000002 | Труба выпускная | ||
| 3 | Q150B1095 | Болт | ||
| 4 | Q33210 | Гайка стопорная | ||
| 5 | 1417012000005 | Гофра системы выпуска | ||
| 6 | Q150B1045 | Болт | ||
| 7 | 1417012000007 | Хомут выпускной трубы под кронштейн (гофра низ) | ||
| 8 | Q150B1040 | Болт | ||
| 9 | Q40110 | Плоская шайба | ||
| 10 | 1417011900026 | Хомут | ||
| 11 | Q150B1030 | Болт | ||
| 12 | 1417012000014 | Кронштейн хомута выпускной трубы (гофра низ) | ||
| 13 | 1417012000019 | Труба выпускная | ||
| 14 | 1417012000015 | Щит теплоизолирующий | ||
| 15 | 1417012000010 | Хомут глушителя вх/вых патрубка | ||
| 16 | 1417012000017 | Хомут глушителя крепления термозита | ||
| 17 | 1417012000013 | Хомут крепления глушителя основной | ||
| 18 | 1417012000011 | Труба выхлопная | ||
| 19 | 1417012000018 | Кронштейн крепления удлинителя глушителя | ||
| 20 | Q150B1020 | Болт | ||
| 21 | Q40310 | Шайба пружинная | ||
| 22 | Q150B1025 | Болт | ||
| 23 | 1417012000012 | Кронштейн | ||
| 24 | 1417012000016 | Подушка резинометаллическая | ||
| 25 | 1417012000009 | Глушитель | ||
| 26 | Q150B0830 | Болт | ||
| 27 | Q33208 | Гайка |
