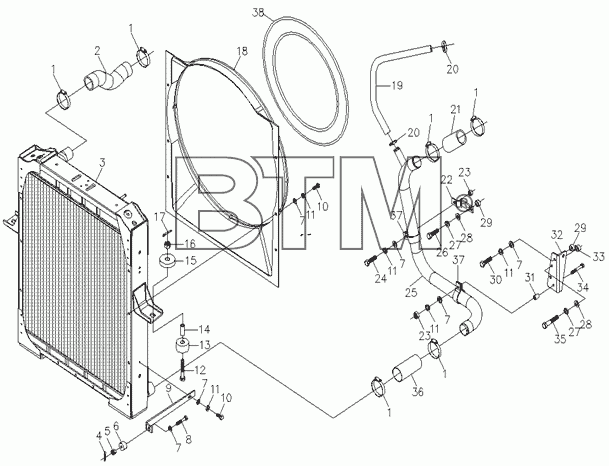

Каталог запасных частей к технике: Foton-BJ3251DLPJB (справочная информация). Схема установки системы охлаждения
1124113100001
1
1
1
1
1
1
2
3
4
5
6
7
7
7
7
7
7
8
9
10
10
11
11
11
11
11
12
13
14
15
16
17
18
19
20
20
21
22
23
23
24
25
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1124113100001 | 1124113100001 | Схема установки системы охлаждения | ||
| 1 | Q67560 | Хомут червячный | ||
| 2 | 1124113300001 | Патрубок резиновый радиатора верхний | ||
| 3 | 1124113100002 | Радиатор системы охлаждения | ||
| 4 | Q5002025 | Шплинт | ||
| 5 | Q387B08 | Гайка корончатая | ||
| 6 | 1115013200003 | Прокладка тяги радиатора | ||
| 7 | Q40108 | Плоская шайба | ||
| 8 | Q173B0838 | Винт | ||
| 9 | 1124113200001 | Стойка радиатора демпфирующая | ||
| 10 | Q150B0816 | Болт | ||
| 11 | Q40308 | Шайба пружинная | ||
| 12 | Q173B1275 | Винт | ||
| 13 | 1115013200001 | Подушка радиатора системы охлаждения нижняя | ||
| 14 | 1124113200003 | Втулка | ||
| 15 | 1124113200002 | Подкладка радиатора верхняя | ||
| 16 | Q381B12 | Гайка с тонкой резьбой | ||
| 17 | Q5003232 | Шплинт | ||
| 18 | 1124113106003 | Кожух вентилятора в сборе | ||
| 19 | 1322813300004 | Шланг системы охлаждения к двигателю | ||
| 20 | Q67545 | Хомут червячный | ||
| 21 | 1417013301001 | Патрубок резиновый к двигателю | ||
| 22 | 1417113100008 | Кронштейн фиксирующий трубки системы охлаждения | ||
| 23 | Q340B08 | Гайка | ||
| 24 | Q150B0840 | Болт | ||
| 25 | 1417013301002 | Входная трубка системы охлаждения двигателя приваренная | ||
| 26 | Q150B1050 | Болт | ||
| 27 | Q40310 | Шайба пружинная | ||
| 28 | Q40110 | Плоская шайба | ||
| 29 | 1417013100018 | Прокладка мягкая | ||
| 30 | Q150B0830 | Болт | ||
| 31 | 1417013100022 | Втулка ограничительная | ||
| 32 | 1417013100012 | Кронштейн | ||
| 33 | 1417013100020 | Прокладка мягкая | ||
| 34 | Q150B0850 | Болт | ||
| 35 | Q150B1080 | Болт | ||
| 36 | 1124113301002 | Трубка гофрированная радиатора выходная | ||
| 37 | 1417013100019 | Зажим | ||
| 38 | 1124113100009 | Кожух вентилятора |
