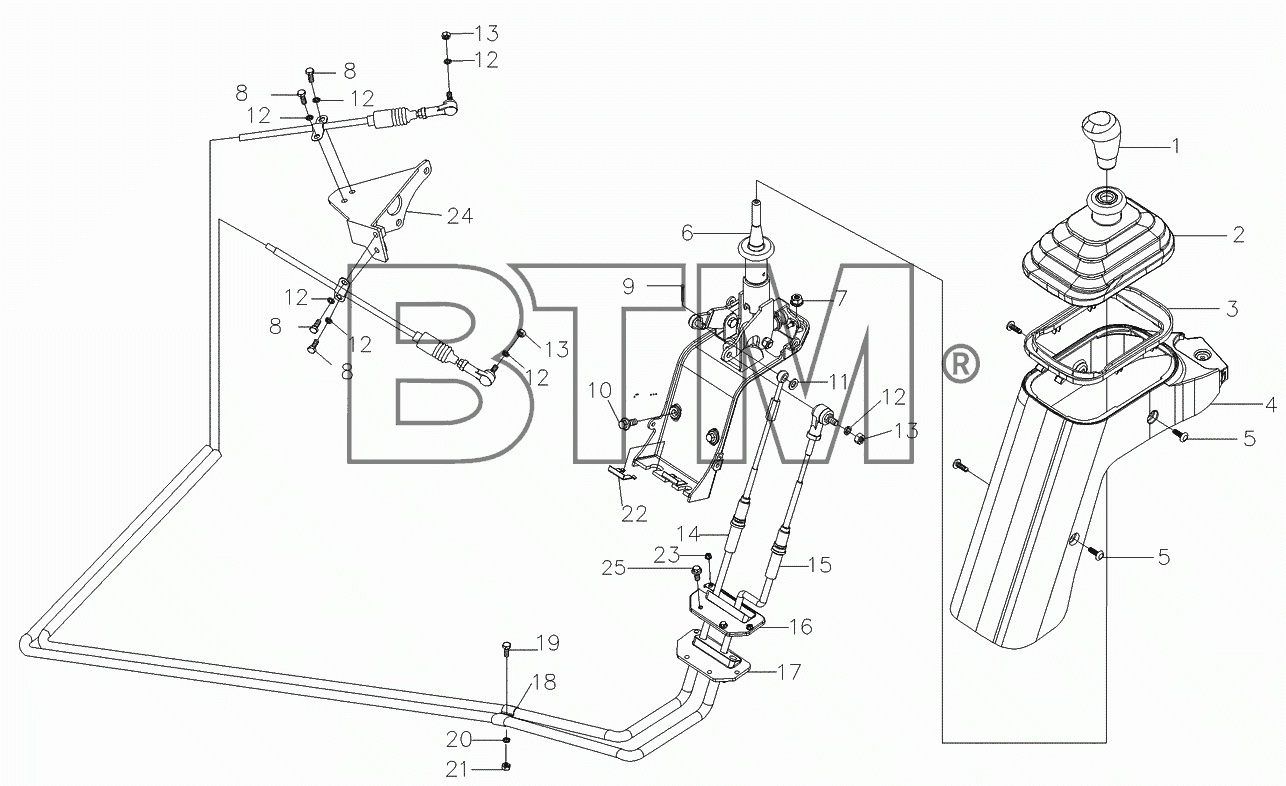

Каталог запасных частей к технике: Foton-BJ1049 (справочная информация). Установка механизма управления переключением передач
1
2
3
4
5
5
6
6
7
8
8
8
8
9
10
11
12
12
12
12
12
12
12
13
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1S10591730101 | 1S10591730101 | Механизм управления переключением передач | ||
| 1S10591720101 | 1S10591720101 | Механизм управления переключением передач | ||
| 1S10491730115 | 1S10491730115 | Механизм управления переключением передач | ||
| 1 | 1105917300001 | Рукоятка рычага переключения передач | ||
| 2 | 1104917300005 | Уплотнитель рычага переключения передач | ||
| 3 | 1104917300006 | Прижимная пластина | ||
| 4 | 1104917300007 | Кожух рычага переключения передач | ||
| 5 | 1104917300047 | Кнопка пластиковая | ||
| 6 | 1104917300055 | Механизм управления переключением передач | ||
| 6 | 1104917300001 | Механизм управления переключением передач | ||
| 7 | Q33008 | Гайка шестигранная с буртиком | ||
| 8 | Q150В0820F30 | Болт с шестигранной головкой | ||
| 9 | Q5002032 | Шплинт | ||
| 10 | Q1840820 | Болт с шестигранной головкой и зубчатым буртиком | ||
| 11 | Q40108F30 | Плоская шайба | ||
| 12 | Q40308F30 | Шайба пружинная | ||
| 13 | Q340В08F30 | Гайка шестигранная тип 1 | ||
| 14 | 1106917200025 | Гибкий вал переключения передач | ||
| 15 | 1105917200007 | Гибкий вал переключения передач | ||
| 16 | 1104917300003 | Нажимная пластина | ||
| 17 | 1104917300002 | Уплотнитель | ||
| 17 | 1104917300056 | Уплотнитель | ||
| 18 | Q68414F4 | Двухтрубный зажим | ||
| 19 | Q150В0620F30 | Болт с шестигранной головкой | ||
| 20 | Q40306F30 | Шайба пружинная | ||
| 21 | Q340В06F30 | Гайка шестигранная тип 1 | ||
| 22 | 1102917200003 | Замковая пластина 8х60 | ||
| 23 | Q33005 | Гайка шестигранная с буртиком | ||
| 24 | 1105917200008 | Кронштейн | ||
| 25 | Q1840512 | Болт с шестигранной головкой и зубчатым буртиком |
