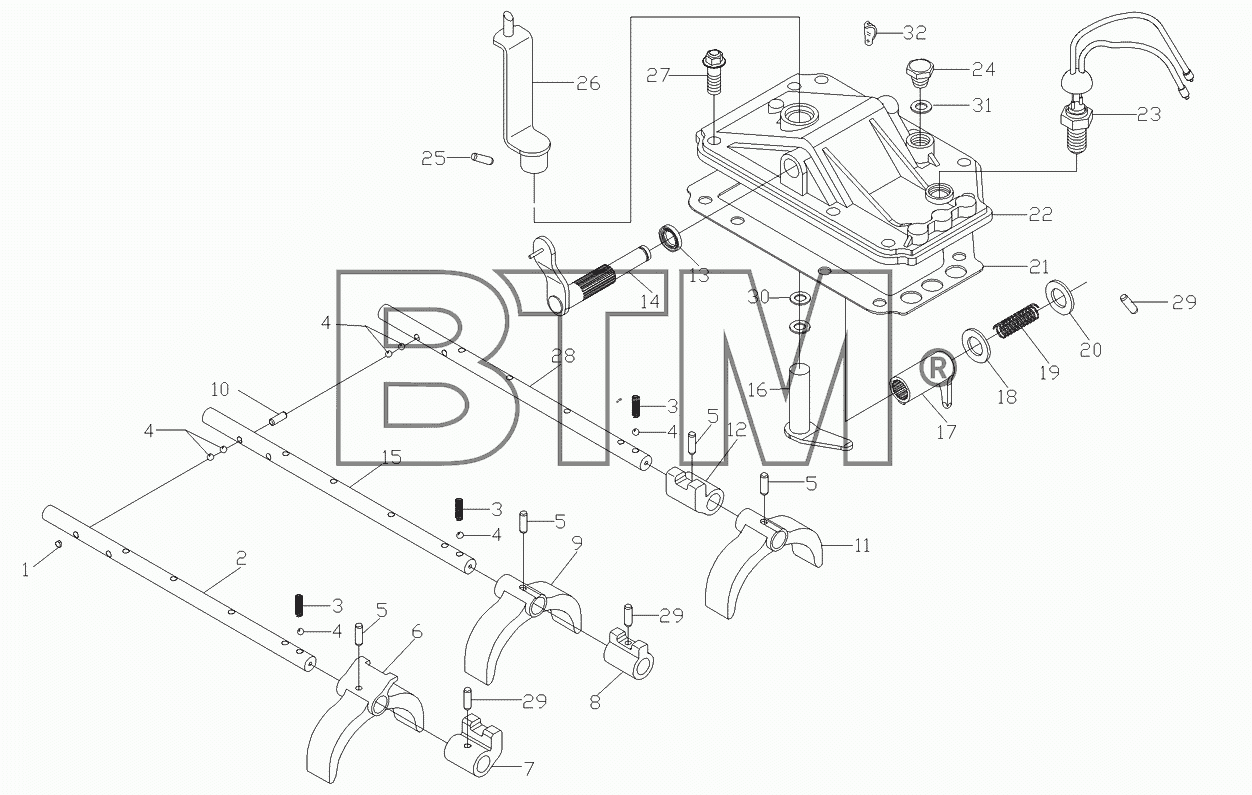

Каталог запасных частей к технике: Foton-BJ1039 (справочная информация). Крышка коробки и механизм переключения передачи
1
2
3
3
3
4
4
4
4
4
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Заглушка GВ2254-80 16] | Заглушка GВ2254-80 16 | ||
| 2 | N-1702232-01А | Вал вилки переключения первой и второй передач | ||
| 3 | N-1702254-01А | Пружина | ||
| 4 | [Стальной шарик GВ308-84 8.731] | Стальной шарик GВ308-84 8.731 | ||
| 5 | D120-1702020 | Штифт | ||
| 6 | N-1702231-01А | Вилка переключения первой и второй передач | ||
| 7 | N-1702233-01А | Головка переключения первой и второй передач | ||
| 8 | N-1702211-00А | Головка переключения третьей и четвертой передач | ||
| 9 | N-1702230-01А | Вилка переключения третьей и четвертой передач | ||
| 10 | N-1702255-01 | Штифт | ||
| 11 | N-1702242-01А | Вилка переключения пятой передачи и заднего хода | ||
| 12 | N-1702241-00А | Головка переключения пятой передачи и заднего хода | ||
| 13 | D120-1702117 | Сальник | ||
| 14 | N-1702160-00 | Рычаг переключения передач с валом | ||
| 15 | N-1702212-01А | Вал вилки переключения третьей и четвертой передач | ||
| 16 | N-1702190-00Z | Вал выбора передач с рычагом | ||
| 17 | N-1702180-01 | Вал выбора передач с рычагом | ||
| 18 | N-1702176-00 | Шайба | ||
| 19 | N-1702174-00 | Пружина-ограничитель заднего хода | ||
| 20 | N-1702173-00 | Шайба | ||
| 21 | [Прокладка] | Прокладка | ||
| 22 | JС521Т5ЕА-1702100 | Крышка коробки переключения передач | ||
| 23 | JС528Т2-3729 | Выключатель сигнала заднего хода | ||
| 24 | N-1701530-00 | Пробка | ||
| 25 | D120-1702020 | Штифт | ||
| 26 | D120-1702140 | Рычаг выбора передач | ||
| 27 | [Болт GВ5787-86 М8х25] | Болт GВ5787-86 М8х25 | ||
| 28 | N-1702243-01А | Вал вилки переключения пятой передачи и заднего хода | ||
| 29 | [Штифт GВ879-86 4х30] | Штифт GВ879-86 4х30 | ||
| 30 | D120-1702118 | Дефлектор | ||
| 31 | [О-образное кольцо GВ1235-76 20х2.4] | О-образное кольцо GВ1235-76 20х2.4 | ||
| 32 | N-901900-00 | Зажим проводов |
