Каталог запасных частей к технике: Foton BJ1039, BJ1049 (Aumark III) (справочная информация). Вариатор 1S10491710114 (JC528T2F)-4
1
2
3
3
3
3
3
4
4
4
5
5
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33

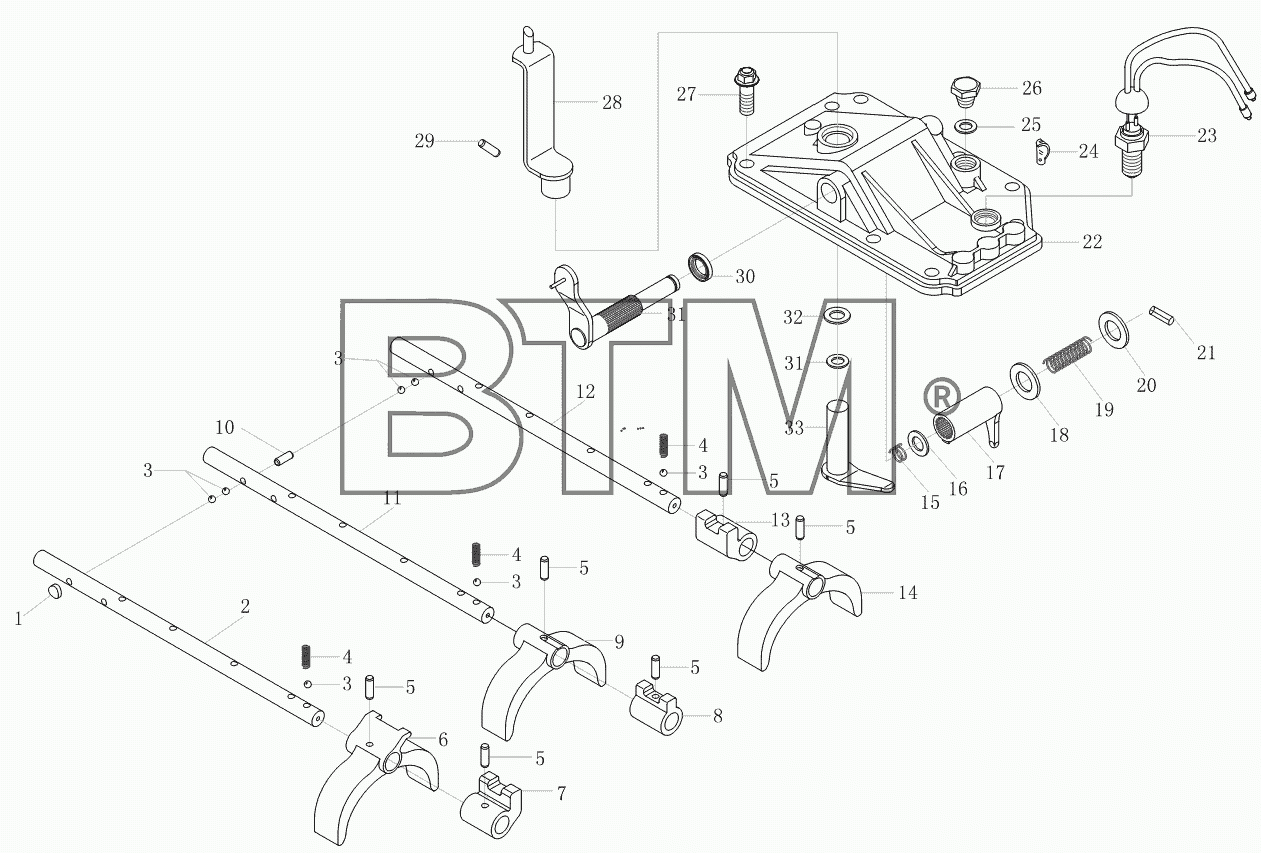

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB2254-80 16 | Глухая шайба | ||
| 2 | N-1702232-01A | Вилочный вал 1-ой и 2-ой передач | ||
| 3 | GB308-84 ф8.731 | Стальной шар | ||
| 4 | N-1702254-01A | Пружина шарик-фиксатора | ||
| 5 | D120-1702020 | Штифт | ||
| 6 | N-1702231-01A | Вилка переключения передач 1-ой и 2-ой передач | ||
| 7 | N-1702233-01A | Камень переключения передач 1-ей и 2-ой передач | ||
| 8 | N-1702211-00A | Камень переключения передач 3-ей и 4-ой передач | ||
| 9 | N-1702230-01A | Вилка переключения передач 3-ей и 4-ой передач | ||
| 10 | N-1702255-01 | Штифт | ||
| 11 | N-1702212-01A | Вал вилки 3-ей и 4-ой передач | ||
| 12 | N-1702243-01A | Вала вилки 5-ой передачи заднего хода | ||
| 13 | N-1702241-00A | Камень переключения передач 5-ой передачи заднего хода | ||
| 14 | JC528T1-1702242 | Вилка переключения передач 5-ой передачи заднего хода | ||
| 15 | JC520T9D-1702118 | Возвратная пружина 1-ей и 2-ой передач | ||
| 16 | JC520T9D-1702117 | Прокладка | ||
| 17 | N-1702180-01 | Вал выбора передач с рычагом | ||
| 18 | N-1702178-00 | Шайба | ||
| 19 | JC520T9-1702001 | Упорная пружина передачи заднего хода | ||
| 20 | N-1702173-00 | Шайба | ||
| 21 | GB879-86 | Упругая цилиндрическая шпонка ф4x30 | ||
| 22 | N-1702111-01B | Крышка вариатора | ||
| 23 | JC528T2-3729 | Выключатель лампы заднего хода | ||
| 24 | N-901900-00 | Зажим проводов | ||
| 25 | GB1235-76 | Кольцо типа "О" 40x3.1 | ||
| 26 | N-1701530-00 | Пробка | ||
| 27 | GB5787-86 | Болт | ||
| 28 | JC521T5E-1702180 | Сварочная деталь маятника для выбора передач | ||
| 29 | D120-1702020 | Штифт | ||
| 30 | D120-1702117 | Сальник | ||
| 31 | JC521T5EA-1702160 | Комбинированная деталь качалки внешнего переключения передач | ||
| 32 | D120-1702118 | Дефлектор | ||
| 33 | N-1702190-00Z | Вал выбора передач с рычагом |
