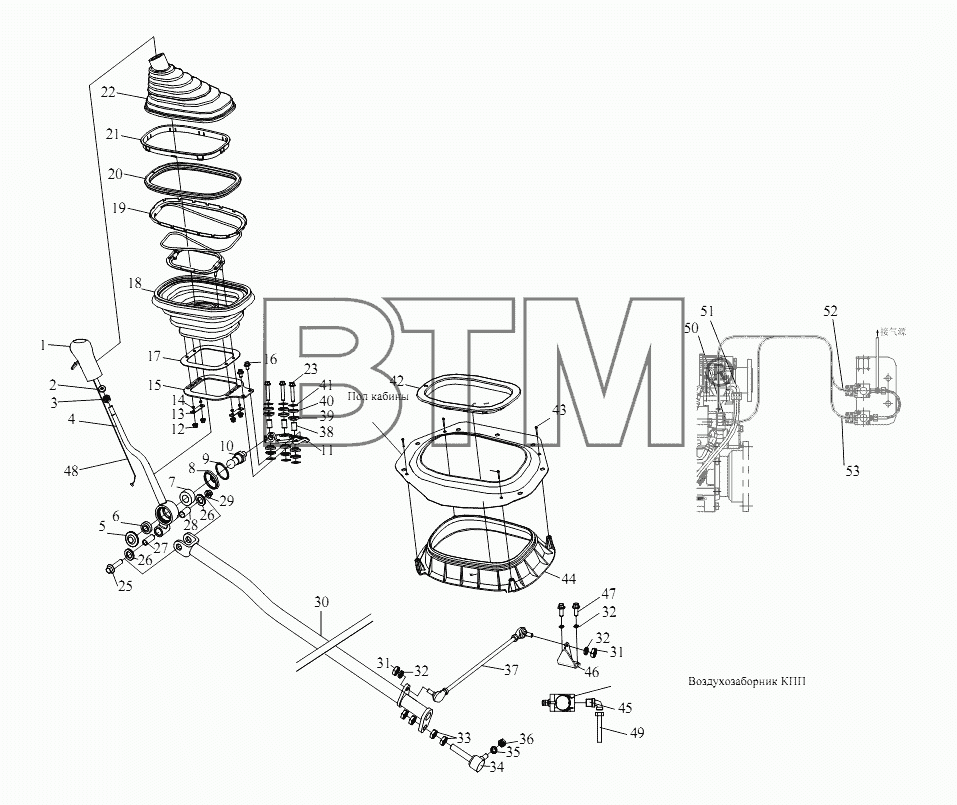

Каталог запасных частей к технике: FAW-CA5250 (JSQP64K1T1E4) (справочная информация). Механизм управления коробкой передач
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
25
26
26
27
28
29
30
31
31
32
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1703025С70А | Рукоятка рычага переключения передач со схемой расположения передач в сборе | ||
| 1 | 1703025-73С | Рукоятка рычага переключения передач со схемой расположения передач в сборе | ||
| 2 | Q40112 | Пружинная шайба | ||
| 3 | CQ34112 | Гайка | ||
| 4 | 1703021-48А | Рычаг переключения передач | ||
| 5 | 1703016С70А | Заглушка - рычаг переключения передач | ||
| 6 | 1703012С70А | Задняя подкладка сферического пальца рычага переключения передач | ||
| 7 | 1703011С70А | Втулка сферического пальца рычага переключения передач | ||
| 8 | 1703018С70А | Защитный кожух уплотнения - рычаг переключения передач | ||
| 9 | 1703019С70А | Упорная пружина защитного кожуха уплотнения - рычаг переключения передач | ||
| 10 | 1703013С70А | Шаровой палец - рычаг переключения передач | ||
| 11 | 1703071-76А | Верхняя стойка - рычаг переключением скоростей | ||
| 12 | CQ32606 | Гайка | ||
| 13 | 1703066А70А | Прижим - нижний пылезащитный кожух | ||
| 14 | 1703068А70А | Втулка - нижний пылезащитный кожух | ||
| 15 | 1703060А70А | Нижняя распорка в сборе - пылезащитный кожух | ||
| 16 | Q1840816 | Болт | ||
| 17 | 1703061А70А | Верхняя распорка - пылезащитный кожух | ||
| 18 | 1703046А70А | Нижний пылезащитный кожух | ||
| 19 | 1703050А70А | Пружина нижнего пылезащитного кожуха в сборе | ||
| 20 | 1703048А70А | Застежка - нижний пылезащитный кожух | ||
| 21 | 1703043А70А | Застежка - верхний пылезащитный кожух | ||
| 22 | 1703041А70А | Верхний пылезащитный кожух | ||
| 23 | Q1841090T | Шестигранный фланцевый болт | ||
| 24 | 1703072-76А | Подкладка - нижняя стойка рычага переключения скоростей | ||
| 25 | 1703081С70А | Вал переднего соединительного звена | ||
| 26 | 1703085С70А | Мягкая прокладка в сборе рычага переключения передач | ||
| 27 | 1703082С70А | Втулка переднего соединительного рычага | ||
| 28 | 1703083С70А | Втулка рычага переключения передач | ||
| 29 | CQ32612 | Гайка | ||
| 30 | 1703095-48V | Вертикальный рычаг переключения передач с соединительным звеном в сборе | ||
| 31 | CQ34110 | Гайка | ||
| 32 | Q40310 | Пружинная шайба | ||
| 33 | CQ35116 | Тонкая шестигранная гайка | ||
| 34 | 1703145А70А | Заднее соединение в сборе | ||
| 35 | Q40312 | Пружинная шайба | ||
| 36 | CQ34112 | Гайка | ||
| 37 | 1703110-56А | Соединительный шток неподвижного рычага с наконечником в сборе | ||
| 38 | 1703078А70А | Гильза - верхняя стойка рычага переключения скоростей | ||
| 39 | 1703076А70А | Гнездо подушки - верхняя стойка рычага переключения скоростей | ||
| 40 | 1703077А70А | Подушка - верхняя стойка рычага переключения скоростей | ||
| 41 | 1703079А70А | Подкладка - подушка верхней стойки рычага переключения скоростей | ||
| 42 | 1703036А70А | Застежка - уплотнительное гнездо в сборе | ||
| 43 | CQ2764825 | Полупотайной самонарезающий винт крестообразными шлицами | ||
| 44 | 1703030А70А | Уплотнительное гнездо в сборе - пол в кабине | ||
| 45 | 3506302-240 | Штуцер - угольник | ||
| 46 | 1703165-73С | Кронштейн крепления соединительного звена рычага в сборе | ||
| 47 | CQ1501035 | Болт | ||
| 48 | 1703330А73А | Пучок воздухопроводов механизма переключения передач в сборе | ||
| 49 | 1703640А76А | Впускной патрубок коробки переключения скоростей в сборе | ||
| 50 | CQ63005 | Штуцер | ||
| 51 | 3506303-83А | Тройник с торцевым проходом | ||
| 52 | 1703660-44В | Впускная труба механизма отбора мощности в сборе | ||
| 53 | 1703670-44В | Соединительный воздуховод цилиндра вспомогательной КПП в сборе |
