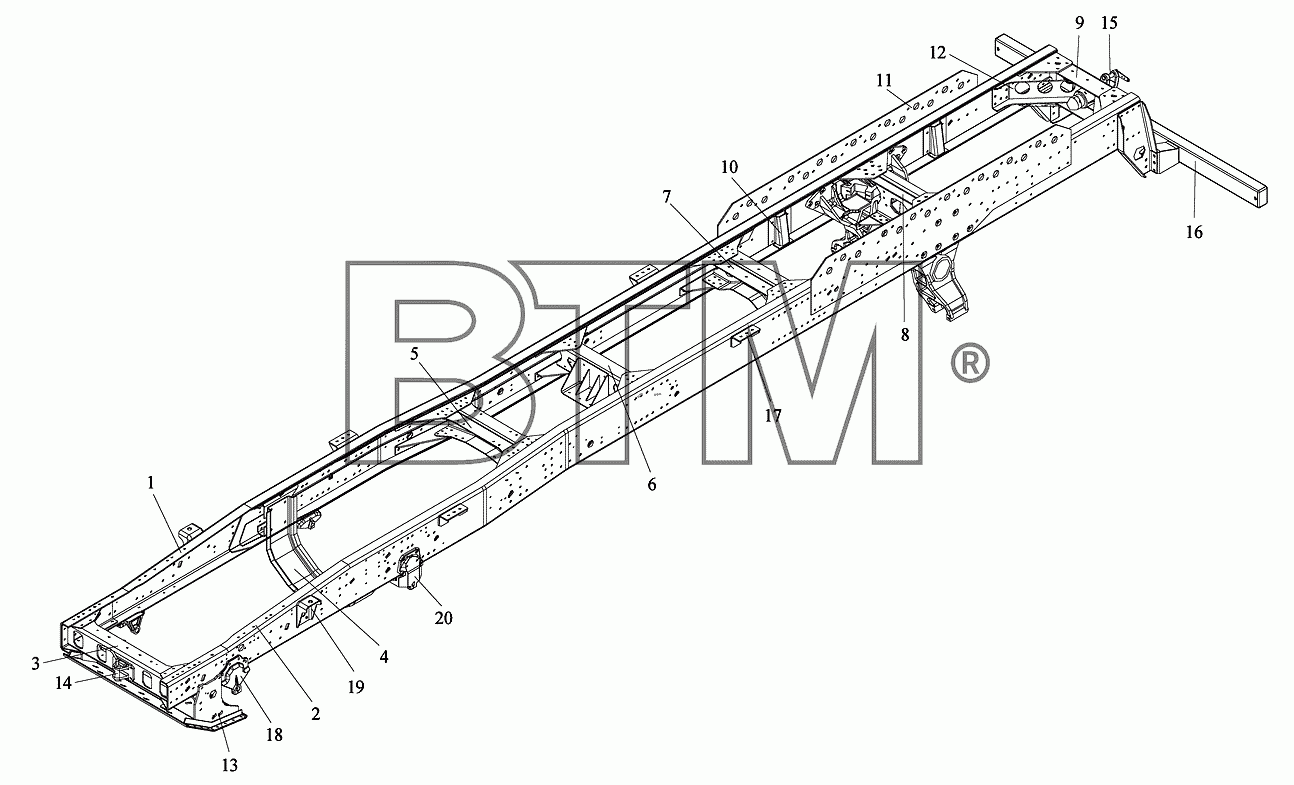

Каталог запасных частей к технике: FAW CA-3252 (справочная информация). Рама
1
1
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
6
6
6
6
6
7
7
7
7
7
7
7
7
8
8
9
9
9
9
9
9
10
10
10
11
11
11
11
11
12
12
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
14
14
14
14
14
14
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
16
17
17
17
18
18
18
18
19
19
19
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2800010-523 | 2800010-523 | Рама в сборе | ||
| 2800010A523 | 2800010A523 | Рама в сборе | ||
| 1 | 2801025-523 | Левый лонжерон в сборе | ||
| 1 | 2801025-499 | Левый лонжерон в сборе | ||
| 2 | 2801030-523 | Правый лонжерон в сборе | ||
| 2 | 2801030-499 | Правый лонжерон в сборе | ||
| 3 | CQ1500825 | Болт | ||
| 3 | CQ1461235 | Болт | ||
| 3 | CQ1501640T | Болт | ||
| 3 | CQ34008 | Гайка | ||
| 3 | CQ34012 | Гайка | ||
| 3 | CQ32616 | Гайка | ||
| 3 | Q4501242 | Заклепка с полукруглой головкой | ||
| 3 | Q4501234 | Заклепка с полукруглой головкой | ||
| 3 | 2801077-242 | Кронштейн | ||
| 3 | 2801078-242 | Кронштейн | ||
| 3 | 2801083A109 | Левый анкер передней балки в сборе | ||
| 3 | 2801070-242 | Передняя поперечная балка | ||
| 3 | 2801084A109 | Правый анкер передней балки в сборе | ||
| 3 | Q40308 | Пружинная шайба | ||
| 3 | Q40208 | Шайба | ||
| 4 | 2801092-242 | Балка задней подвески двигателя | ||
| 4 | CQ1501450T | Болт | ||
| 4 | CQ1501645T | Болт | ||
| 4 | CQ32614 | Гайка | ||
| 4 | CQ32J516 | Гайка | ||
| 4 | 2801105-453 | Кронштейн балки задней подвески двигателя в сборе | ||
| 4 | 2801110-453 | Кронштейн балки задней подвески двигателя в сборе | ||
| 5 | Q1851655T | Болт | ||
| 5 | CQ32716 | Гайка | ||
| 5 | Q4501234 | Заклепка с полукруглой головкой | ||
| 5 | 2801143-487 | Левый верхний анкер промежуточной балки | ||
| 5 | 2801147-487 | Левый нижний анкер промежуточной балки | ||
| 5 | 2801144-487 | Правый верхний анкер промежуточной балки | ||
| 5 | 2801148-487 | Правый нижний анкер промежуточной балки | ||
| 5 | 2801110-368 | Третья балка в сборе | ||
| 6 | Q1841235T | Болт | ||
| 6 | CQ32612 | Гайка | ||
| 6 | Q4501234 | Заклепка с полукруглой головкой | ||
| 6 | Q4501455 | Заклепка с полукруглой головкой | ||
| 6 | 2801120-478 | Средняя балка в сборе | ||
| 7 | Q1841235T | Болт | ||
| 7 | CQ32612 | Гайка | ||
| 7 | Q4501234 | Заклепка с полукруглой головкой | ||
| 7 | Q4501455 | Заклепка с полукруглой головкой | ||
| 7 | 2801163-453 | Левая пластина промежуточной второй балки | ||
| 7 | 2801163-463 | Пластина промежуточной второй балки | ||
| 7 | 2801164-453 | Правая пластина промежуточной второй балки | ||
| 7 | 2801160-487 | Промежуточная вторая балка в сборе | ||
| 8 | 2801170-242 | Балка балансирной подвески в сборе | ||
| 8 | 2801177-242 | Опора нижней пластины балки | ||
| 9 | Q1841445T | Болт | ||
| 9 | CQ32614 | Гайка | ||
| 9 | 2801180-487 | Задняя балка | ||
| 9 | Q4501440 | Заклепка с полукруглой головкой | ||
| 9 | 2801187-71A | Левый анкер задней балки | ||
| 9 | 2801188-71A | Правый анкер задней балки | ||
| 10 | CQ1501450T | Болт | ||
| 10 | CQ32614 | Гайка | ||
| 10 | 2801035-487 | Левый кронштейн пластины балансирной подвески | ||
| 11 | Q1841450T | Болт | ||
| 11 | Q1841460T | Болт | ||
| 11 | Q1841445T | Болт | ||
| 11 | CQ32614 | Гайка | ||
| 11 | 2801211-487 | Опора кузова | ||
| 12 | Q4501448 | Заклепка с полукруглой головкой | ||
| 12 | 2805054-487 | Угловой кронштейн | ||
| 13 | Q1841650T | Болт | ||
| 13 | Q1841650T | Болт | ||
| 13 | CQ1501230 | Болт | ||
| 13 | CQ1501655 | Болт | ||
| 13 | CQ34012 | Гайка | ||
| 13 | CQ34016 | Гайка | ||
| 13 | CQ32616 | Гайка | ||
| 13 | CQ32616 | Гайка | ||
| 13 | 2802023-260 | Защита двигателя | ||
| 13 | 2802015-260 | Левый кронштейн защиты двигателя в сборе | ||
| 13 | 2802024-260 | Опора | ||
| 13 | 2802024-260 | Опора | ||
| 13 | 2802027-260 | Правая прокладка | ||
| 13 | 2802020-260 | Правый кронштейн защиты двигателя в сборе | ||
| 13 | Q40312 | Пружинная шайба | ||
| 13 | Q40316 | Пружинная шайба | ||
| 13 | Q40212 | Шайба | ||
| 13 | Q40216 | Шайба | ||
| 14 | CQ1501655T | Болт | ||
| 14 | CQ34016 | Гайка | ||
| 14 | 2806050-367 | Кронштейн сцепного устройства в сборе | ||
| 14 | Q40316 | Пружинная шайба | ||
| 14 | 2806010-367 | Штепсель в сборе | ||
| 14 | Q5005050 | Штифт | ||
| 15 | 2805042-177 | Блок крюка | ||
| 15 | CQ1500812 | Болт | ||
| 15 | CQ1501650T | Болт | ||
| 15 | CQ1501670T | Болт | ||
| 15 | CQ34016 | Гайка | ||
| 15 | CQ34016 | Гайка | ||
| 15 | 2805046-177 | Гайка крюка | ||
| 15 | 2805052-177 | Кронштейн передней опоры | ||
| 15 | 2805062-177 | Кронштейн передней опоры | ||
| 15 | 2805015-177 | Крюк в сборе | ||
| 15 | 2806015-116 | Палец и крепежная цепь | ||
| 15 | 2805035-177 | Палец и крепежная цепь в сборе | ||
| 15 | 2805072-177 | Передний пыльник | ||
| 15 | 2805043-177 | Передняя пластина | ||
| 15 | 2805053-177 | Передняя пластина | ||
| 15 | Q40316 | Пружинная шайба | ||
| 15 | Q40316 | Пружинная шайба | ||
| 15 | Q40308 | Пружинная шайба | ||
| 15 | CQ70001 | Масленка | ||
| 15 | 2806051-116 | Сцепное устройство | ||
| 15 | 2805010-177 | Устройство для буксирования | ||
| 16 | Q1841455T | Болт | ||
| 16 | CQ1501440T | Болт | ||
| 16 | CQ32614 | Гайка | ||
| 16 | 2809210-487 | Задний противооткатный ограничитель в сборе | ||
| 16 | 2809215-487 | Задний противооткатный ограничитель в сборе | ||
| 16 | 2809214-240 | Заклепка | ||
| 16 | 2809211-487 | Левый кронштейн заднего ограничителя | ||
| 16 | 2809213-240 | Наконечник | ||
| 16 | 2809212-487 | Правый кронштейн заднего ограничителя | ||
| 17 | Q1841655T | Болт | ||
| 17 | CQ32616 | Гайка | ||
| 17 | 2801225-455 | Кронштейн | ||
| 18 | 2902517-242 | Болт | ||
| 18 | 2902617-242 | Гайка | ||
| 18 | Q4501444 | Заклепка с полукруглой головкой | ||
| 18 | 2902441-242 | Передний кронштейн передней рессоры | ||
| 19 | CQ1501435T | Болт | ||
| 19 | CQ32614 | Гайка | ||
| 19 | 2905412-242 | Правый верхний кронштейн переднего амортизатора | ||
| 20 | Q1851855T | Болт | ||
| 20 | Q1851875T | Болт | ||
| 20 | CQ32718 | Гайка | ||
| 20 | 2902444-453 | Задний кронштейн передней рессоры |
