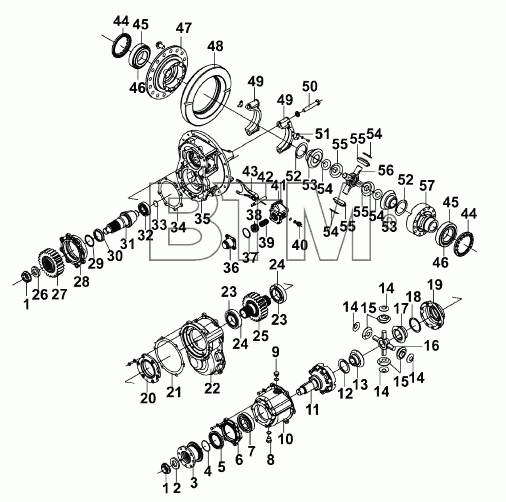

Каталог запасных частей к технике: DongFeng DFL-4251A (справочная информация). 2502ZB7D-010 Главный редуктор среднего моста
2502ZB7D-010
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
15
15
16
17
18
19
21
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
45
46
46
47
48
49
49
50
51
52
52
53
53
54
54
54
54
55
55
55
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2502ZB7D-010 | 2502ZB7D-010 | Главный редуктор среднего моста в сборе | ||
| 2502ZAS01-410 | 2502ZAS01-410 | Межосевой дифференциал и его корпус в сборе | ||
| Q500B0860 | Q500B0860 | Шплинт | ||
| 2502ZAS01- | 2502ZAS01- | Плоская шайба | ||
| Q151B1440-0H1 | Q151B1440-0H1 | Болт | ||
| Q40314 | Q40314 | Пружинная шайба | ||
| HZ-1 | HZ-1 | Маслостойкий герметик RTV | ||
| 24N-01066 | 24N-01066 | Уплотнительная шайба | ||
| 24N-01066 | 24N-01066 | Уплотнительная шайба | ||
| Q151B1440-0H1 | Q151B1440-0H1 | Болт | ||
| Q40314 | Q40314 | Пружинная шайба | ||
| 2502ZAS01-415 | 2502ZAS01-415 | Межосевой дифференциал в сборе | ||
| Q151B14100-0H1 | Q151B14100-0H1 | Болт | ||
| Q40514 | Q40514 | Тяжелая пружинная шайба | ||
| 2502ZAS01-147 | 2502ZAS01-147 | Кронштейн подшипника ведущей круглой шестерни | ||
| 2502ZAS01-102 | 2502ZAS01-102 | Регулировочная прокладка | ||
| 2502Z33-566-570 | 2502Z33-566-570 | Установочный палец | ||
| 2502ZAS01-140 | 2502ZAS01-140 | Ведущая круглая шестерня среднего моста и переднее, заднее внутреннее кольцо в сборе | ||
| 2502ZAS01-039 | 2502ZAS01-039 | Круглый винт | ||
| Q40514 | Q40514 | Тяжелая пружинная шайба | ||
| Q41214 | Q41214 | Стопорная шайба | ||
| 2502ZAS01-131-137 | 2502ZAS01-131-137 | Регулировочная прокладка переднего подшипника ведущей конической шестерни | ||
| 2402ZB-161-174 | 2402ZB-161-174 | Регулировочная шайба переднего подшипника ведущей конической шестерни | ||
| 2502ZB7D-020 | 2502ZB7D-020 | Ведущая коническая и ведомая круглая шестерня в сборе | ||
| 2502ZAS01-083-088 | 2502ZAS01-083-088 | Регулировочная прокладка ведущей конической шестерни | ||
| 25ZAS01-04010 | 25ZAS01-04010 | Механизм управления межосевым дифференциалом | ||
| 25Z33-04029 | 25Z33-04029 | Прокладка гнезда цилиндра | ||
| 25Z33-04031 | 25Z33-04031 | Болт | ||
| Q40310 | Q40310 | Пружинная шайба | ||
| 25Z33-04017 | 25Z33-04017 | Кольцо | ||
| 25Z33-04012 | 25Z33-04012 | Уплотнительное кольцо | ||
| Q72122 | Q72122 | Вкладная пластина | ||
| 25Z33-04021 | 25Z33-04021 | Фетр | ||
| 25Z33-04024 | 25Z33-04024 | Кольцо | ||
| 25Z33-04017 | 25Z33-04017 | Кольцо | ||
| Q72122 | Q72122 | Вкладная пластина | ||
| 25Z33-04031 | 25Z33-04031 | Болт | ||
| Q40310 | Q40310 | Пружинная шайба | ||
| Q341B12 | Q341B12 | Гайка | ||
| Q40112 | Q40112 | Плоская шайба | ||
| Q80506 | Q80506 | Штуцер впускной трубы | ||
| 25Z33-04027 | 25Z33-04027 | Фиксированный палец | ||
| 25Z33-04028 | 25Z33-04028 | Законтренное кольцо | ||
| 2502ZB7D-310 | 2502ZB7D-310 | Дифференциал с конической шестерней в сборе | ||
| Q151B18100-0H1-J1 | Q151B18100-0H1-J1 | Болт | ||
| 2402ZS01-356 | 2402ZS01-356 | Болт ведомой конической шестерни | ||
| Q40524 | Q40524 | Пружинчатая шайба | ||
| Q150B1020 | Q150B1020 | Болт | ||
| Q40310 | Q40310 | Пружинная шайба | ||
| 1 | 2402ZB-072 | Гайка | ||
| 2 | 2502ZAS01- | Плоская шайба | ||
| 3 | 2502ZAS01- | Плоская шайба | ||
| 4 | 2502ZAS01- | Плоская шайба | ||
| 5 | 2502ZAS01- | Плоская шайба | ||
| 6 | 2502ZAS01- | Плоская шайба | ||
| 7 | 2502ZAS01-419 | Шариковый подшипник | ||
| 8 | 24N-01072 | Пробка сливного отверстия в сборе | ||
| 9 | 24N-01065 | Пробка отверстия уровня масла | ||
| 10 | 2502ZAS01-411 | Корпус межосевого дифференциала | ||
| 11 | 2502ZAS01-417 | Передний корпус межосевого дифференциала | ||
| 12 | 2502ZAS01-436 | Опорная шайба шестерни передней боковой | ||
| 13 | 2502ZAS01-435 | Передняя боковая шестерня | ||
| 14 | 2502ZAS01-446 | Опорная прокладка планетарной шестерни | ||
| 15 | 2502ZAS01-445 | Планетарная шестерня межосевого дифференциала | ||
| 16 | 2502ZAS01-431 | Крестовый вал | ||
| 17 | 2502ZAS01-437 | Задняя боковая шестерня | ||
| 18 | 2502ZAS01-438 | Опорная шайба задней боковой шестерни | ||
| 19 | 2502ZAS01-418 | Задний корпус межосевого дифференциала | ||
| 21 | 2502ZAS01-469 | Прокладка корпуса межосевого дифференциала | ||
| 22 | 2502ZAS01-566-570 | Кожух круглой шестерни | ||
| 23 | 322,16 | Внутреннее кольцо подшипника в сборе | ||
| 24 | 3221,6 | Внешнее кольцо подшипника в сборе | ||
| 25 | 2502ZAS01-143 | Ведущая круглая шестерня среднего моста | ||
| 26 | 2502ZAS01-054 | Установочная втулка ведомой круглой шестерни | ||
| 27 | 2502ZAS01-051 | Ведомая круглая шестерня среднего моста | ||
| 28 | 2502ZAS01-036 | Кронштейн подшипника ведущей конической шестерни | ||
| 29 | 27315E | Подшипник в сборе | ||
| 30 | 27316E | Подшипник в сборе | ||
| 31 | 2502ZA937-025 | Ведущая коническая шестерня среднего моста | ||
| 32 | 2402ZB-033 | Задний подшипник ведущей конической шестерни | ||
| 33 | Q43145 | Упорное кольцо вала | ||
| 34 | 2502ZAS01-081-082 | Регулировочная прокладка ведущей конической шестерни | ||
| 35 | 2502ZAS01-115 | Корпус главного редуктора среднего моста | ||
| 36 | 25Z33-04023 | Цилиндр | ||
| 37 | 25Z33-04019 | Уплотнительное кольцо | ||
| 38 | 25Z33-04016 | Поршень | ||
| 39 | 25Z33-04022 | Возвратная пружина вилки | ||
| 40 | 408 0068D | Выключатель контрольной лампочки дифференциальной блокировки | ||
| 41 | 25ZAS01-04011 | Гнездо цилиндра | ||
| 42 | 25Z33-04015 | Валик вилки | ||
| 43 | 25ZAS01-04026 | Вилка | ||
| 44 | 2402ZB-381 | Регулировочная гайка подшипника дифференциала | ||
| 45 | 752 | Наружное кольцо подшипника в сборе | ||
| 46 | 75,2 | Внутреннее кольцо подшипника в сборе | ||
| 47 | 2402ZS02-317 | Левый корпус дифференциала конической шестерни | ||
| 48 | 2502ZA937-026 | Ведомая коническая шестерня среднего моста | ||
| 49 | 2402ZS01-117 | Крышка подшипника дифференциала | ||
| 50 | Q151B24140-0H1-J1 | Болт | ||
| 51 | 2402ZB-383 | Стопорная пластина регулировочной гайки подшипника дифференциала | ||
| 52 | 2402ZS01-336 | Опорная шайба шестерни полуоси | ||
| 53 | 2402ZS01-335 | Шестерня полуоси | ||
| 54 | 2402ZS-346 | Опорная прокладка | ||
| 55 | 2402ZS01-345 | Планетарная шестерня | ||
| 56 | 2402ZS01-331 | Крестовина | ||
| 57 | 2402ZS01-318 | Правый корпус дифференциала конической шестерни |
