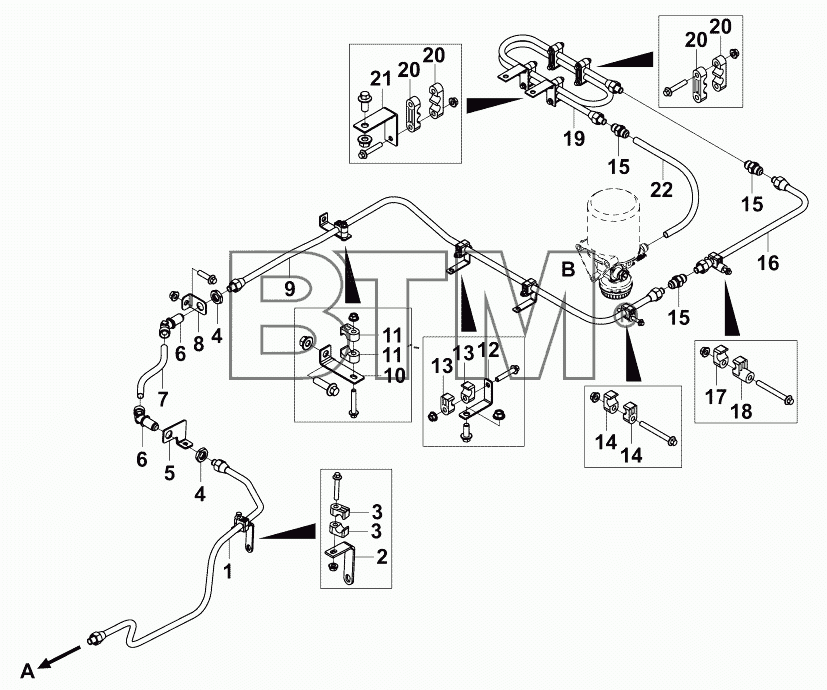

Каталог запасных частей к технике: DongFeng DFL-3251AW1 (справочная информация). 3506A-K21R1 Питающий воздухопровод тормозной системы
/185.gif)
1
2
3
3
4
4
5
6
6
7
8
9
10
11
11
12
13
13
14
14
15
15
15
16
17
18
19
20
20
20
20
21
22
A
B
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 12303300 | The 1st air pipe assembly, air compressor to drier | ||
| 2 | 12226100 | Опора-хомут для труб | ||
| 3 | 10074300 | Upper support, single-hole clamp | ||
| Q1840850 | Q1840850 | Bolt | ||
| Q32008 | Q32008 | Гайка | ||
| 4 | Q353B22 | Гайка | ||
| 5 | 3506801-K22R0 | Опора-хомут для труб | ||
| 6 | 10075600 | Septa elbow pipe joint | ||
| 7 | 10880000 | Высокотемпературный шланг в сборе | ||
| 8 | 11418900 | Bracket, pipe clamp | ||
| Q1841245 | Q1841245 | Болт | ||
| Q32012 | Q32012 | Гайка | ||
| 9 | 11519400 | The 2nd air hose assembly, connecting the air compressor and dryer | ||
| 10 | 10067300 | Bracket, pipe clamp | ||
| Q1841245 | Q1841245 | Болт | ||
| Q32012 | Q32012 | Гайка | ||
| 11 | 10074300 | Upper support, single-hole clamp | ||
| Q1840845 | Q1840845 | Bolt | ||
| Q32008 | Q32008 | Гайка | ||
| 12 | 10496600 | Harness support | ||
| Q1841025 | Q1841025 | Болт | ||
| Q32010 | Q32010 | Гайка фланцевая | ||
| 13 | 10074300 | Upper support, single-hole clamp | ||
| Q1840845 | Q1840845 | Bolt | ||
| Q32008 | Q32008 | Гайка | ||
| 14 | 10074300 | Upper support, single-hole clamp | ||
| Q1840885 | Q1840885 | Bolt | ||
| Q32008 | Q32008 | Гайка | ||
| 15 | 10074200 | Straight joint | ||
| 16 | 12303400 | The 3rd air pipe assembly, air compressor to drier | ||
| 17 | 10074300 | Upper support, single-hole clamp | ||
| 18 | 10074400 | Lower support, single-hole clamp | ||
| Q1840885 | Q1840885 | Bolt | ||
| Q32008 | Q32008 | Гайка | ||
| 19 | 12303500 | The 4th air pipe assembly, air compressor to drier | ||
| 20 | 10585300 | Pipe clamp | ||
| Q1840845 | Q1840845 | Bolt | ||
| Q32008 | Q32008 | Гайка | ||
| 21 | 10725900 | Bracket, pipe clamp | ||
| Q1841225 | Q1841225 | Болт | ||
| Q32012 | Q32012 | Гайка | ||
| 22 | 3506720-90050 | Высокотемпературный шланг в сборе | ||
| Q1840845 | Q1840845 | Bolt | ||
| Q32008 | Q32008 | Гайка | ||
| A | Компрессор | Воздушный компрессор | ||
| B | Осушитель | Осушительная установка в сборе |
