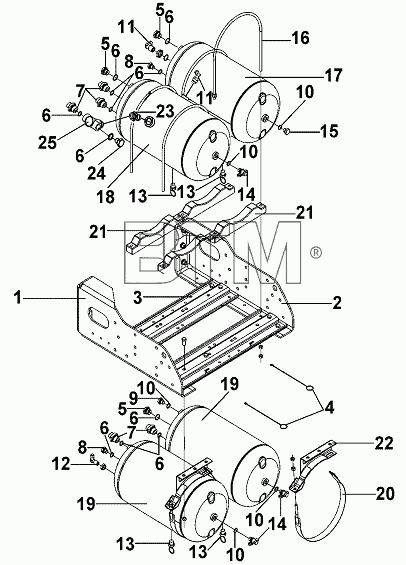

Каталог запасных частей к технике: DongFeng DFL-3251AW1 (справочная информация). Front And Rear Air Reservoir Group
1
2
3
4
5
5
5
6
6
6
6
6
6
6
6
7
7
8
8
9
10
10
10
10
10
11
12
13
13
13
13
14
14
15
16
17
18
19
19
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 10881800 | 10881800 | Reservoir frame assembly | ||
| Q32012 | Q32012 | Гайка | ||
| Q1841255 | Q1841255 | Болт | ||
| Q1841245 | Q1841245 | Болт | ||
| Q340B10 | Q340B10 | Гайка | ||
| Q1841225 | Q1841225 | Болт | ||
| Q32012 | Q32012 | Гайка | ||
| 10072300 | 10072300 | End pipe joint | ||
| 10073700 | 10073700 | Sealing ring | ||
| 10092500 | 10092500 | Wire harness strap | ||
| 10092400 | 10092400 | Plastic sleeve | ||
| Q40212 | Q40212 | Шайба | ||
| 12304200 | 12304200 | Air reservoir sub-assembly | ||
| Q1841050 | Q1841050 | Шестигранный болт | ||
| Q1841230 | Q1841230 | Bolt | ||
| Q32010 | Q32010 | Гайка фланцевая | ||
| Q32012 | Q32012 | Гайка | ||
| 1 | 11207400 | Reservoir left lateral plate | ||
| 2 | 11207500 | Reservoir right lateral plate | ||
| 3 | 11207600 | Connection plate | ||
| 4 | 10881900 | Steel wire drawing hook | ||
| 5 | 10075800 | Screw plug | ||
| 6 | 10073700 | Sealing ring | ||
| 7 | 10072300 | End pipe joint | ||
| 8 | 10075700 | End pipe joint | ||
| 9 | 12302900 | Transition joint | ||
| 10 | 10073800 | Sealing ring | ||
| 11 | 10064300 | Tube connector assembly | ||
| 12 | 10064100 | Elbow pipe joint assembly | ||
| 13 | 10068600 | Water drain valve assembly | ||
| 14 | 10070000 | Air take-off valve assembly | ||
| 15 | 10073900 | Screw plug | ||
| 16 | 10490100 | U-bolt | ||
| 17 | 10659300 | Air reservoir assembly | ||
| 18 | 12304000 | Air reservoir assembly | ||
| 19 | 12304100 | Air reservoir assembly | ||
| 20 | 10481100 | Strap assembly | ||
| 21 | 10490700 | Air reservoir support | ||
| 22 | 10489800 | Air reservoir bracket assembly | ||
| 23 | 12155500 | Straight joint | ||
| 24 | 10075800 | Screw plug | ||
| 25 | 12304600 | One-way valve assembly |
