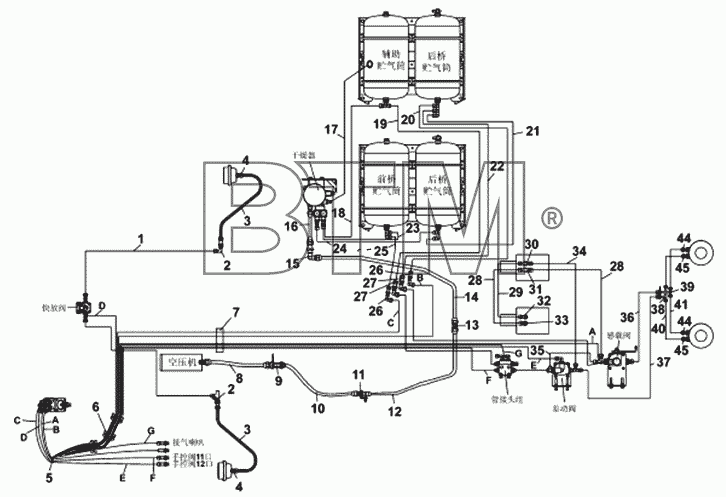

Каталог запасных частей к технике: DongFeng DFL-3251A (справочная информация). Схема трубопроводов пневмотормозов
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
44
44
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 35N-06027 | 35N-06027 | Гайка | ||
| 3506086-T1400 | 3506086-T1400 | Кронштейн | ||
| Q353B27 | Q353B27 | Гайка | ||
| Q353B16 | Q353B16 | Гайка | ||
| 35N-06032 | 35N-06032 | О-кольцо | ||
| 35ZB7-06088 | 35ZB7-06088 | Кронштейн | ||
| Q150B0835 | Q150B0835 | Болт | ||
| Q340B08 | Q340B08 | Гайка | ||
| Q40308 | Q40308 | Пружинная шайба | ||
| 35N-06027 | 35N-06027 | Гайка | ||
| 35N-06032 | 35N-06032 | О-кольцо | ||
| Q41016 | Q41016 | Шайба | ||
| 35N-06032 | 35N-06032 | О-кольцо | ||
| 35N-06027 | 35N-06027 | Гайка | ||
| Q353B27 | Q353B27 | Гайка | ||
| 35N-06032 | 35N-06032 | О-кольцо | ||
| 35N-06027 | 35N-06027 | Гайка | ||
| Q41020 | Q41020 | Шайба | ||
| Q353B20 | Q353B20 | Гайка | ||
| Q41016 | Q41016 | Шайба | ||
| Q353B16 | Q353B16 | Гайка | ||
| Q353B20 | Q353B20 | Гайка | ||
| Q351B18 | Q351B18 | Гайка | ||
| Q41018 | Q41018 | Шайба | ||
| 35N-06032 | 35N-06032 | О-кольцо | ||
| 35N-06027 | 35N-06027 | Гайка | ||
| 35N-06032 | 35N-06032 | О-кольцо | ||
| 35N-06027 | 35N-06027 | Гайка | ||
| 35ZB7-06102 | 35ZB7-06102 | Лента хомута | ||
| 35ZB8A-06105 | 35ZB8A-06105 | Лента | ||
| Q150B0825 | Q150B0825 | Болт | ||
| Q340B08 | Q340B08 | Гайка | ||
| Q40308 | Q40308 | Пружинная шайба | ||
| Q41020 | Q41020 | Шайба | ||
| 35ZB8A-06102 | 35ZB8A-06102 | Лента хомута | ||
| 35ZB8A-06105 | 35ZB8A-06105 | Лента | ||
| Q150B1230 | Q150B1230 | Болт | ||
| Q150B1240 | Q150B1240 | Болт | ||
| Q40312 | Q40312 | Пружинная шайба | ||
| Q340B12 | Q340B12 | Гайка | ||
| 1 | RQ85010185 | Трубка в сборе | ||
| 2 | 35ZB1-06071 | Штуцер | ||
| 3 | Q-22N-600W | Шланг в сборе | ||
| 4 | 35N-06153 | Штуцер | ||
| 5 | 3506110-T1400 | Комплект трубопроводов | ||
| 6 | 3506820-T0500 | Держатель в сборе | ||
| 7 | 35ZB8A-06101 | Кронштейн | ||
| 8 | 3506202-T1400 | Трубка в сборе | ||
| 9 | 3506094-T0400 | Штуцер | ||
| 10 | 35Z06-06050 | Трубка в сборе | ||
| 11 | 35ZB3A-06070 | Фитинг | ||
| 12 | 3506204-T1400 | Трубка в сборе | ||
| 13 | 35ZB3A-06108 | Штуцер | ||
| 14 | 3506206-T1400 | Трубка в сборе | ||
| 15 | 35ZB3A-06101 | Угольник | ||
| 16 | 3506208-T1400 | Трубка в сборе | ||
| 17 | RQ8500630 | Трубка в сборе | ||
| 18 | 3506530-T1400 | Трубка в сборе | ||
| 19 | 3506512-T1400 | Трубка в сборе | ||
| 20 | 3506516-T1400 | Трубка в сборе | ||
| 21 | 3506510-ZB700 | Трубка в сборе | ||
| 22 | 3506514-T1400 | Трубка в сборе | ||
| 23 | 3506526-T1400 | Трубка в сборе | ||
| 24 | 3506522-T1400 | Трубка в сборе | ||
| 25 | 3506510-T1400 | Трубка в сборе | ||
| 26 | 35Z06A-06127 | Угольник | ||
| 27 | 35Z61-06128 | Угольник | ||
| 28 | RQ8501470 | Трубка в сборе | ||
| 29 | RQ8501070 | Трубка в сборе | ||
| 30 | 35B06-06094 | Тройник | ||
| 31 | 35ZB3-06094 | Тройник | ||
| 32 | 35N-06124 | Угольник | ||
| 33 | 35Z41-06105 | Штуцер | ||
| 34 | RQ8501080 | Трубка в сборе | ||
| 35 | 3506510-T1100 | Трубка в сборе | ||
| 36 | RQ85014135J | Трубка в сборе | ||
| 37 | RQ85010155D | Трубка в сборе | ||
| 38 | 35ZB3-06096 | Тройник | ||
| 39 | 35ZB3-06095 | Тройник | ||
| 40 | RQ8501035 | Трубка в сборе | ||
| 41 | RQ8501435 | Трубка в сборе | ||
| 42 | RQ8501030 | Трубка нейлоновая | ||
| 43 | RQ8501430 | Трубка в сборе | ||
| 44 | 35Z41-06105 | Штуцер | ||
| 45 | 35N-06124 | Угольник |
