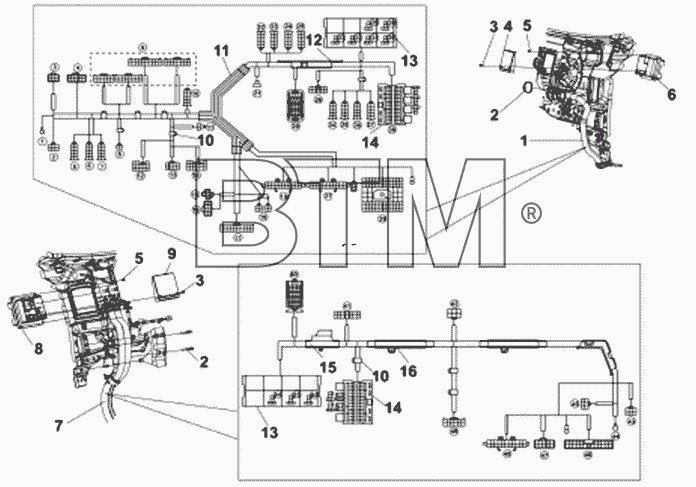

Каталог запасных частей к технике: DongFeng DFL-3251A (справочная информация). Схема пучков проводов в кабине
1
2
2
3
3
4
5
5
6
7
8
9
10
10
11
12
13
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3724414-C0100 | 3724414-C0100 | Хомут крепления пучка проводов SMJ | ||
| Q68626 | Q68626 | Зажимная пластина | ||
| 3724941-C0100 | 3724941-C0100 | Лента хомута | ||
| 3724414-C0100 | 3724414-C0100 | Хомут крепления пучка проводов SMJ | ||
| Q41106 | Q41106 | Шайба | ||
| 1 | 3724020-C0106 | Главный пучок проводов (включая детали №10-14) | ||
| 2 | 3724946-C0100 | Хомут | ||
| 3 | Q1840612 | Болт | ||
| 4 | 3724411-C0100 | Левая крышка кассеты SMJ (многофункциональный разъем) | ||
| 5 | Q32206 | Гайка | ||
| 6 | 3724410-C0100 | Левая крышка кассеты SMJ | ||
| 7 | 3724030-C0106 | Главный пучок проводов кабины правый (включая детали № 10, 13~16) | ||
| 8 | 3724420-C0100 | Левая кассета SMJ | ||
| 9 | 3724421-C0100 | Левая крышка кассеты SMJ | ||
| 10 | 3724922-C0100 | Хомут | ||
| 11 | 3724022-C0100 | Защитный экран пучка проводов | ||
| 12 | 3722010-C0100 | Блок предохранителей | ||
| 13 | 3735100-C0100 | Блок реле | ||
| 14 | 3722010-C0100 | Блок предохранителей | ||
| 15 | 3724033-C0100 | Защитный экран пучка проводов | ||
| 16 | 3724034-C0100 | Защитный экран пучка проводов |
