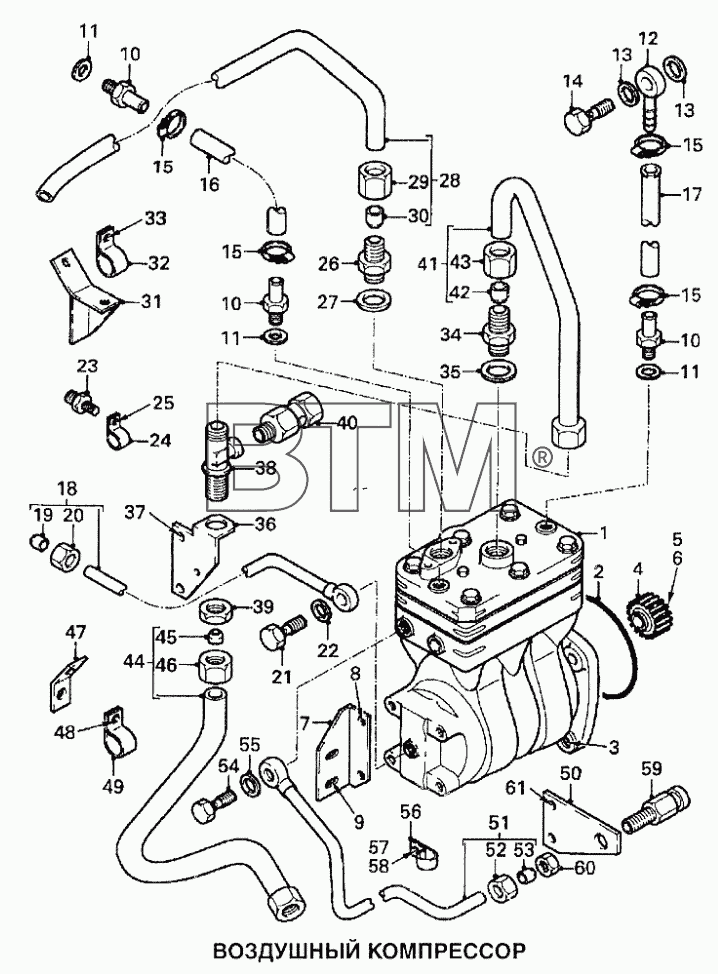

Каталог запасных частей к технике: DAF 95XF (справочная информация). Компрессор воздушный
1
2
3
4
4
5
6
7
8
9
10
10
10
11
11
11
13
13
15
15
15
15
16
17
18
20
22
23
24
25
26
27
28
29
31
32
33
34
35
36
37
38
40
41
43
44
45
46
47
48
49
50
51
52
53
55
56
57
58
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| [Штуцер банджо] | [Штуцер банджо] | Штуцер банджо | ||
| [Шланг прямой] | [Шланг прямой] | Шланг прямой | ||
| [Уплотнитель штуцера >15мм] | [Уплотнитель штуцера >15мм] | Уплотнитель штуцера >15мм | ||
| [Уплотнитель штуцера <16мм] | [Уплотнитель штуцера <16мм] | Уплотнитель штуцера <16мм | ||
| [Полый болт штуцера банджо] | [Полый болт штуцера банджо] | Полый болт штуцера банджо | ||
| [Наконечник шланга] | [Наконечник шланга] | Наконечник шланга | ||
| [Контргайка] | [Контргайка] | Контргайка | ||
| 1 | 1310523 | Компрессор | ||
| 2 | 1335478 | Уплотнительное кольцо | ||
| 3 | 1243066 | Болт с фланцем М12х80 | ||
| 4 | 1205112 | Звездочка привода компрессора | ||
| 5 | 0591376 | Болт с фланцем | ||
| 6 | 0371086 | Шайба | ||
| 7 | 1300685 | Кронштейн крепления | ||
| 8 | 1313138 | Болт с фланцем М8х16 | ||
| 9 | 1243078 | Болт с фланцем М10х20 10,9 | ||
| 10 | 1354119 | Наконечник шланга | ||
| 11 | 0244680 | Медное уплотнительное кольцо 14,2х19,9х1,5 | ||
| 13 | 0244680 | Медное уплотнительное кольцо 14,2х19,9х1,5 | ||
| 15 | 0587804 | Хомут (D=11-17) | ||
| 16 | 0799066 | Шланг (D=9, L=2м) | ||
| 17 | 0799066 | Шланг (D=9, L=2м) | ||
| 18 | 1300687 | Маслопровод | ||
| 20 | 0226483 | Гайка штуцера <16мм (М12х1,5 D=6) | ||
| 22 | 0331327 | Медное кольцо 10,2х14,9х1,0 | ||
| 23 | 1298534 | Шпилька с буртиком | ||
| 24 | 0241801 | Хомут крепления (D=6, D1=6,4) | ||
| 25 | 0272563 | Гайка с фланцем М6 | ||
| 26 | 0755117 | Винт | ||
| 27 | 0119135 | Медное уплотнительное кольцо 26,3х31,9х2 | ||
| 28 | 1331917 | Трубка компрессора всасывающая 01 | ||
| 29 | 0211547 | Гайка штуцера >15мм М30х2 (D=22) | ||
| 31 | 1361621 | Угловой кронштейн | ||
| 32 | 0517099 | Хомут крепления трубки (D=22, D1=8,4) | ||
| 33 | 1313140 | Болт с фланцем М8х20 10,9 | ||
| 34 | 0617155 | Винт | ||
| 35 | 0119135 | Медное уплотнительное кольцо 26,3х31,9х2 | ||
| 36 | 1348903 | Кронштейн крепления | ||
| 37 | 1313138 | Болт с фланцем М8х16 | ||
| 38 | 0089256 | Тройник штуцерного соединения | ||
| 40 | 1248291 | Предохранительный клапан | ||
| 41 | 1348902 | Выходная трубка компрессора 01 | ||
| 43 | 0541285 | Гайка штуцерного соединения >15мм М26х1,5 (D=18) | ||
| 44 | 1353671 | Выходная трубка компрессора 02 | ||
| 45 | 0226482 | Уплотнитель штуцера >15мм | ||
| 46 | 0541285 | Гайка штуцерного соединения >15мм М26х1,5 (D=18) | ||
| 47 | 1300617 | Уголок | ||
| 48 | 1313139 | Болт с фланцем М8х18 | ||
| 49 | 1279037 | Хомут крепления (D=18, D1=9) | ||
| 50 | 1312810 | Пластина крепления | ||
| 51 | 1364493 | Трубка компрессора | ||
| 52 | 0226483 | Гайка штуцера <16мм (М12х1,5 D=6) | ||
| 53 | 0226480 | Уплотнитель штуцера <16мм (D1=6, D=9) | ||
| 55 | 0331328 | Медное уплотнительное кольцо 12х17х1,5 | ||
| 56 | 0241801 | Хомут крепления (D=6, D1=6,4) | ||
| 57 | 0251613 | Гайка М6х22 | ||
| 58 | 0272563 | Гайка с фланцем М6 | ||
| 61 | 1313125 | Болт с фланцем М8х80 10,9 |
