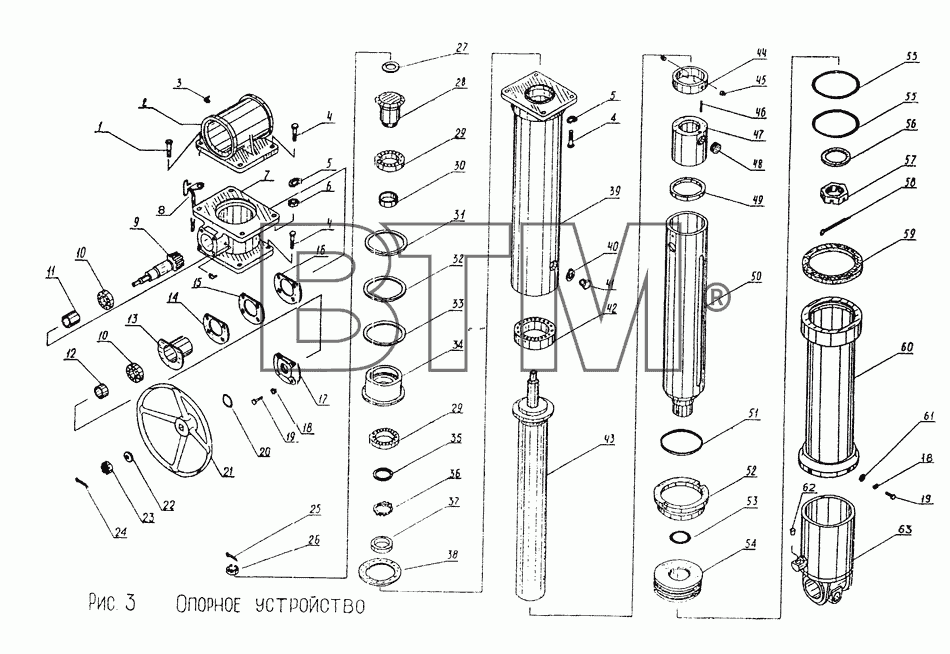

Каталог запасных частей к технике: ЧМЗАП-9990 (справочная информация). Опорное устройство
1
2
3
4
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
55
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 201554 | Болт М 14.6gx55.68.016 ГОСТ 7796 | ||
| 2 | 5247Б-2723136 | Головка опорного устройства | ||
| 3 | ГОСТ 19853 | Масленка 2.3.45 Ц6xp ГОСТ 19853 | ||
| 4 | 201593 | Болт М14.6gx50.68.016 ГОСТ 796 | ||
| 5 | 252138 | Шайба 14 ОТ 65Г 06 ГОСТ 6402-70 | ||
| 6 | 250558 | Гайка М14.6Н.6.016. ГОСТ 5915-70 | ||
| 7 | 5247Б-2723018 | Картер редуктора | ||
| 8 | 5247Б-2724410-10 | Цепь с серьгой | ||
| 9 | 5247Б-2723050-Б | Шестерня коническая ведущая | ||
| 10 | ГОСТ 8338 | Подшипник 205 ГОСТ 8338 | ||
| 11 | 5247Б-2723028 | Втулка | ||
| 12 | 5247Б-2723029 | Втулка | ||
| 13 | 5247Б-2723032 | Стакан картера малый | ||
| 14 | 5247Б-2723037 | Прокладчка регулировочная | ||
| 15 | 5247Б-2723038 | Прокладка регулировочная | ||
| 16 | 5247Б-2723039 | Прокладка регулировочная | ||
| 17 | 5247Б-2723022 | Крышка | ||
| 18 | 252135 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | ||
| 19 | 201458 | Болт М8.6gx25.68.016 ГОСТ 7796 | ||
| 20 | 400048-Д | Кольцо уплотнительное | ||
| 21 | 5247Б-2724010-01 | Штурвал привода опорного устройства | ||
| 22 | 252016 | Шайба 14 ОСТ 37.001.144-75 | ||
| 23 | 250870 | Гайка М 14x1.5.6Н.6.0 16 ГОСТ 5918 | ||
| 24 | 258041 | Шплинт 3,2x32-001 | ||
| 25 | 258054 | Шплинт 4x32.016ГОСТ397-79 | ||
| 26 | 374802 | Гайка М18x1,5-6Н | ||
| 27 | 376128 | Шайба 18 | ||
| 28 | 5247Б-2723048 | Шестерня коническая ведомая | ||
| 29 | 209 | Шарикоподшипник радиальный ГОСТ 8338 | ||
| 30 | 5247Б-2723062 | Втулка | ||
| 31 | 5247Б-2723079 | Прокладка регулировочная | ||
| 32 | 5247Б-2723078 | Прокладка регулировочная | ||
| 33 | 5247Б-2723077 | Прокладка регулировочная | ||
| 34 | 5247Б-2723064 | Стакан картера большой | ||
| 35 | 5247Б-2723069-Б | Шайба | ||
| 36 | 376341 | Шайба замковая | ||
| 37 | 375097 | Гайка М42x1.5-6Н | ||
| 38 | 5247Б-2723076 | Прокладка | ||
| 39 | 5247Б-2720015-Б | Корпус опорного устройства | ||
| 40 | 5247Б-2723128 | Шайба стопорная | ||
| 41 | 5247Б-2723127 | Болт направляющий | ||
| 42 | ГОСТ 6874 | Подшипник 8216 ГОСТ 6874 | ||
| 43 | 9990-2723110 | Винт подъемного механизма | ||
| 44 | 5247-2723119 | Кольцо упорное гайки винта | ||
| 45 | 5204-2723120 | Стопор упорного кольца | ||
| 46 | 258365 | Штифт | ||
| 47 | 52 472 723 112 | Гайка винта подъемного | ||
| 48 | 5204-2723117-Б1 | Фиксатор головки винта | ||
| 49 | 5247-2723116 | Шайба опорная гайки винта | ||
| 50 | 5247Б-2723025-01 | Стойка опорного устройства | ||
| 51 | ГОСТ 9833 | Кольцо 018-022-25-2-2 ГОСТ 9833 | ||
| 52 | 5247Б-2723192-10 | Крьшка цилиндра | ||
| 53 | 5247-2723182 | Кольцо уплотнения поршня | ||
| 54 | 5247-2723178 | Поршень цилиндра | ||
| 55 | 5247-2723180 | Кольцо поршневое | ||
| 56 | 9990-2910056 | Шайба специальная | ||
| 57 | 477312 | Гайка М48x2-6Н | ||
| 58 | 258089 | Шплинт 6.3x90-001 ГОСТ 397 | ||
| 59 | 5247 Б-2723194 | Кольцо уплотнительное | ||
| 60 | 5247Б-2723210-Б | Кожух защитный опорного устройства | ||
| 61 | 252005 | Шайба 8 ОСТ37.001.144-75 | ||
| 62 | 479305 | Пробка транспортная | ||
| 63 | 5247Б-2723170-А | Цилиндр гидравлической части подъемного устройства |
