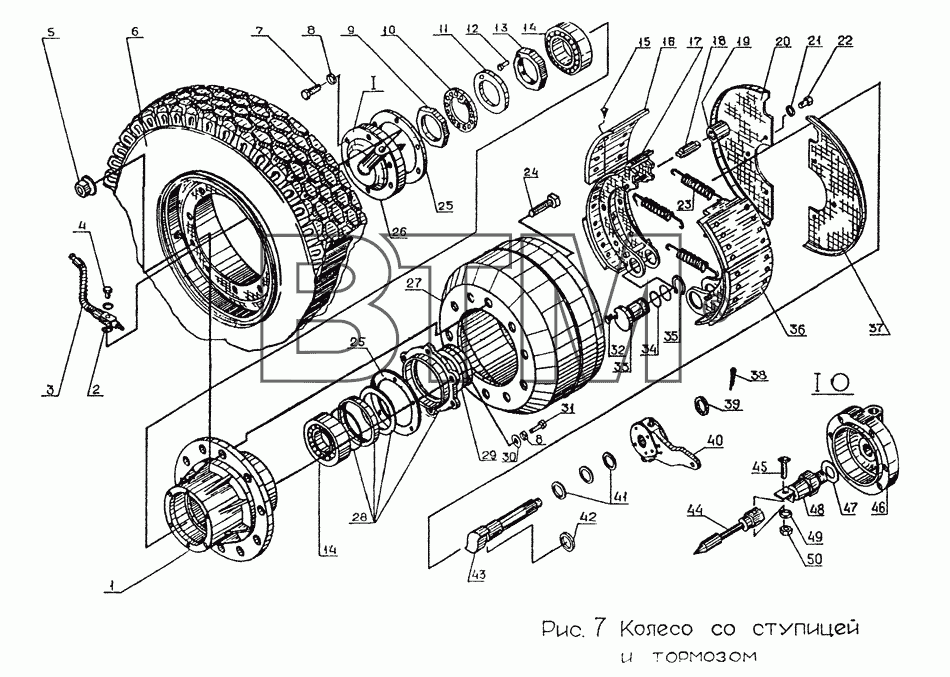

Каталог запасных частей к технике: ЧМЗАП-9990 (справочная информация). Колесо со ступицей и тормозом
1
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 600000.3104015 | Ступица колеса | ||
| 2 | 9990-3506314 | Прокладка | ||
| 3 | 600000.3124190 | Шланг | ||
| 4 | 475086 | Болт М 16x1,5-6gx35 | ||
| 5 | 83881-3104052 | Гайка крепления колеса | ||
| 6 | Шина бескамерная | Шина бескамерная 385/65 R 22,5 | ||
| 6 | 552.3101.012 | Колесо 13.00x22 | ||
| 7 | 201469 | Болт М8,6.gx55.68.016 ГОСТ 7796 | ||
| 8 | 252135 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | ||
| 9 | 9990-3104061-А | Контргайка | ||
| 10 | 5204-2918099 | Шайба замковая контргайки | ||
| 11 | 200-3104079 | Шайба замковая гайки подшипников | ||
| 12 | 5203В-3104078 | Штифт гайки | ||
| 13 | 200-3104076-А | Гайка подшипников | ||
| 14 | 7718А | Роликоподшипник | ||
| 15 | 255805 | Заклепка 2-6x14.04.20.016 ГОСТ 12643-80 | ||
| 16 | 8335.303502.105 | Накладка колодки тормоза | ||
| 17 | 600000.3502095 | Колодка тормоза | ||
| 18 | 99859-3502107 | Ось ролика колодки тормоза | ||
| 19 | 99859-3502109 | Ролик колодки тормоза | ||
| 20 | 600000.3502146 | Диск защитный правый | ||
| 21 | 252136 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | 3,80 руб. | |
| 22 | 201495 | Болт М10-6gx20.68.016 ГОСТ 7796-70 | ||
| 23 | 150В-3501035 | Пружина стяжная колодок тормоза | ||
| 24 | 9906.003104.050 | Болт крепления колеса | ||
| 25 | 9990.1-3104061 | Прокладка крышки ступицы | ||
| 26 | 600000.3104064 | Крышка ступицы с датчиком | ||
| 27 | 600000.3502070 | Барабан тормозной | ||
| 28 | 9990-3104039-10 | Сальник ступицы внутренний | ||
| 29 | 9990-3104048-10 | Кольцо упорное подшипника | ||
| 30 | 252005 | Шайба 8 ОСТ37.001.144-75 | ||
| 31 | 201458 | Болт М8.6gx25.68.016 ГОСТ 7796 | ||
| 32 | 99859-3502152 | Штифт | ||
| 33 | 99859-3502132 | Ось колодки тормоза | ||
| 34 | 99859-3502134 | Кольцо уплотнительное | ||
| 35 | 479799-10 | Кольцо | ||
| 36 | 600000.3502090 | Колодка тормоза с накладкой | ||
| 37 | 600000.3502147 | Диск защитный левый | ||
| 38 | 258055 | Шплинт 4x36-0.016 ГОСТ 397 | ||
| 39 | 9990-3501118 | Шайба | ||
| 40 | 9990-3502127-01 | Рычаг регулировочный левый | ||
| 40 | 9990-3502136-01 | Рычаг регулировочный правый | ||
| 41 | 200-3501461 | Прокладка регулировочного рычага | ||
| 42 | 9990-3502115 | Кольцо 038-042-25-2-2 ГОСТ 9835 | ||
| 43 | 600000.3502111 | Кулак разжимной левый | ||
| 43 | 600000.3502110 | Кулак разжимной правый | ||
| 44 | 600000.3130019 | Контакт с гибким налом | ||
| 45 | 220007 | Винт ВМЗ-6gx 16.48.013 ГОСТ 17473 | ||
| 46 | 600000.3104066 | Крышка ступицы | ||
| 47 | 9990-3130088 | Прокладка | ||
| 48 | 38.3829 | Датчик аварийного давления | ||
| 49 | 252130 | Шайба ЗТ 65Г 06 ГОСТ 6402 | ||
| 50 | 250458 | Гайка М3.6Н.6.013 ГОСТ 5927 |
