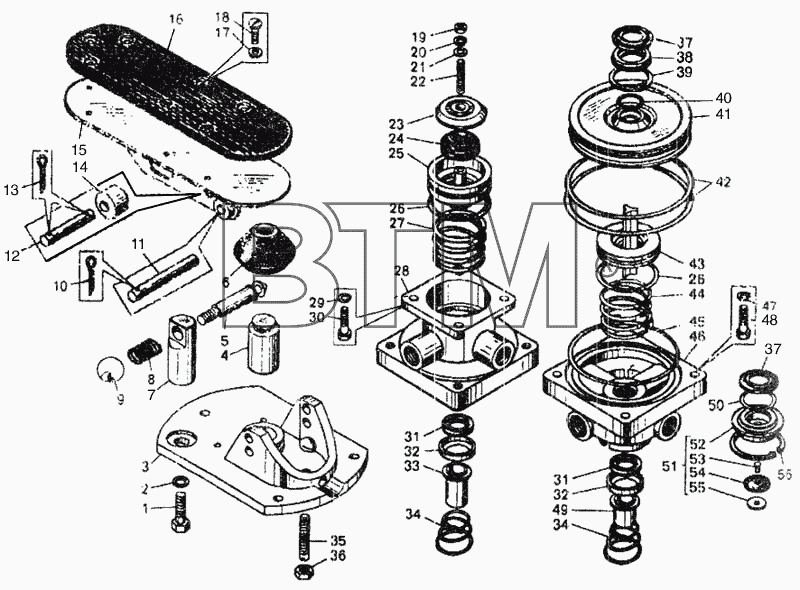

Каталог запасных частей к технике: БелАЗ-7548А (справочная информация). Кран управления тормозами (13.4)
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 201540 | Болт | ||
| 2 | 252137 | Шайба | ||
| 3 | 7540-3514130 | Крышка корпуса крана | ||
| 4 | 540М-3514082 | Толкатель | ||
| 5 | 7540-3514482 | Фиксатор | ||
| 6 | 575-1312258-Б | Чехол | ||
| 7 | 7540-3514486 | Втулка | ||
| 8 | 540-1704177 | Пружина | ||
| 9 | 540-8101050 | Шарик | ||
| 10 | 258040 | Шплинт | ||
| 11 | 540М-3514467 | Ось | ||
| 12 | 540М-3514466 | Ось | ||
| 13 | 258038 | Шплинт | ||
| 14 | 540М-3514464 | Ролик | ||
| 15 | 540М-3514450 | Педаль | ||
| 16 | 549-1108016 | Накладка педали | ||
| 17 | 252037 | Шайба | ||
| 18 | 224622 | Винт | ||
| 19 | 250508 | Гайка | ||
| 20 | 305887 | Шайба | ||
| 21 | 305893 | Шайба | ||
| 22 | 302200 | Винт | ||
| 23 | 100-3514056 | Тарелка пружины | ||
| 24 | 100-3514055 | Элемент уравновешивающий | 60,30 руб. | |
| 25 | 100-3514052 | Поршень верхний | ||
| 26 | 100-3514035 | Кольцо уплотнительное | 2,70 руб. - 31,90 руб. | |
| 27 | 100-3514050 | Пружина | ||
| 28 | 100-3514020 | Корпус верхний | ||
| 29 | 252155 | Шайба | ||
| 30 | 201457 | Болт | ||
| 31 | 100-3514024 | Колпачок | ||
| 32 | 100-3514023 | Кольцо клапана | 16,80 руб. | |
| 33 | 100-3514022 | Корпус клапана | ||
| 34 | 100-3514026 | Пружина | ||
| 35 | 540М-3514469 | Фиксатор | ||
| 36 | 250510 | Гайка | ||
| 37 | 100-3514027 | Кольцо опорное | ||
| 38 | 100-3514030 | Обойма | ||
| 39 | 489306 | Кольцо упорное | ||
| 40 | 100-3514028 | Кольцо | 14,80 руб. - 15,00 руб. | |
| 41 | 100-3514032 | Поршень большой | ||
| 42 | 100-3514033 | Кольцо | 6,50 руб. - 47,80 руб. | |
| 43 | 100-3514034 | Поршень малый | ||
| 44 | 100-3514036 | Пружина | ||
| 45 | 100-3514049 | Кольцо | 39,00 руб. | |
| 46 | 100-3514040 | Корпус нижний | ||
| 47 | 305890 | Шайба | ||
| 48 | 201458 | Болт | ||
| 49 | 100-3514042 | Корпус клапана | ||
| 50 | 100-3514029 | Кольцо | ||
| 51 | 100-3514044 | Окно выпускное | ||
| 52 | 100-3514045 | Корпус | ||
| 53 | 100-3514048 | Заклепка | ||
| 54 | 100-3514046 | Клапан | 12,90 руб. | |
| 55 | 100-3514047 | Шайба | ||
| 56 | 489310 | Кольцо упорное |
